Радиокомплект ILB BT ADIO MUX-OMNI

Радиокомплект ILB BT ADIO MUX-OMNI

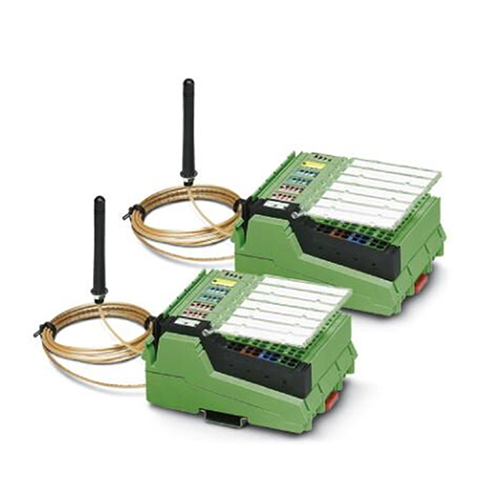

Комплект Wireless-MUX, два модуля, в каждом по 16 цифровых входов и выходов и по 2 аналоговых входа и выхода (0 ... 20 мА, 0 ... 10 В), включая ненаправенную антенну с кабелем 1,5 м.

ОСОБЕННОСТИ

• Радиодиагностика посредством гистограммы
• Дальность действия 50 - 100 м на промышленных объектах с ненаправленными антеннами и до 400 м на открытом пространстве с направленными антеннами
• Быстрое соединение и передача сигналов
• Современная технология Bluetooth 4.0
• Plug&Play - ввод в эксплуатацию без настройки

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Ширина          95 мм
• Высота 123,4 мм
• Глубина          57 мм
• Температура окружающей среды (при эксплуатации)          -25 °C ... 60 °C
• Температура окружающей среды (хранение/транспорт)       -25 °C ... 85 °C
• Допустимая отн. влажность воздуха (при эксплуатации)      95 % (без образования конденсата)
• Допустимая влажность воздуха (хранение / транспортировка)         95 %
• Давление воздуха (эксплуатации)      795 гПа ... 1080 гПа (до 2000 м над уровнем моря)
• Давление воздуха (хранение / транспортировка)       66 кПа ... 108 кПа (до 3500 м над уровнем моря)
• Степень защиты         IP20
• Стандарт радиосвязи  На базе Bluetooth 4.0
• Тип модуляции           GFSK (Gaussian Frequency Shift Keying)
• Вид подключения антенны    RSMA (гнездовой)
• Диапазон частот         2,402 ГГц ... 2,48 ГГц (Диапазон ISM)
• Излучаемая мощность 5 дБм
• Чувствительность приемника -95 дБм
• Тип подключения       Штекер Inline
• Электропитание         24 В DC
• Диапазон напряжения питания          19,2 В DC ... 30,5 В DC (через штекер питания)
• Потребляемый ток     60 мА (Питание логической схемы при 24 В пост. тока, 25 °C)
• 25 мА (Питание исполнительного элемента, +ток нагрузки цифрового ВЫХОДА (8 A))
• Наименование защиты           Защита от перемены полярности и от перенапр.
• Наименование, вход   Цифровые входы
• Тип подключения       Пружинный зажим
• Способ подключения 1-проводной кабель
• Количество входов     16
• Номинальное напряжение на входе UIN       24 В DC
• Диапазон входных напряжений, сигнал "0"   < 5 В
• Диапазон входных напряжений, сигнал "1"   > 15 В
• Входная частота         ≤ 10 Гц
• Типичный входной ток одного канала           2,3 мА
• Наименование, выход Цифровые выходы
• Тип подключения       Пружинный зажим
• Способ подключения 1-проводной кабель
• Количество выходов  16
• Защитная схема          Защита от короткого замыкания, защита от перегрузки, защита от обратного напряжения
• Номинальное напряжение      24 В DC
• Выходной ток 8 A (Итого)
• Максимальный выходной ток на 1 канал      500 мА
• Номинальная индуктивная нагрузка  12 ВА (1,2 Гн, 50 Ω)
• Номинальная нелинейная нагрузка    12 Вт
• Номинальная активная нагрузка        12 Вт (48 Ω)
• Выходной ток в отключенном состоянии      ≤ 10 мкA (В ненагруженном состоянии напряжение может быть измерено также и на неустановленном выходе.)
• Реакция на перегрузку           Автоматический перезапуск
• Реакция на индуктивную перегрузку Может быть прервана передача сигнала на выходе
• Стойкость обратного напряжения к коротким импульсам    стойкость к обратному напряжению
• Описание входа          Несимметричные
• Наименование, вход   Аналоговые входы
• Количество входов     2
• Наименование защиты           Перенапряжение
• Разрешение измеренного значения    12 бит
• Входной сигнал тока  0 мА ... 20 мА
• Входное сопротивление, вход тока    50 Ω
• Входной сигнал напряжения  0 В ... 10 В
• Входное сопротивление, вход напряжения   130 кΩ
• Количество выходов  2
• Наименование, выход Аналоговые выходы
• Наименование защиты           Защита от бросков тока при переходных процессах
• DAC-разрешение        12 бит
• Выходной сигнал, ток 0 мА ... 20 мА
• Нагрузка / выходная нагрузка, выход тока    ≤ 500 Ω
• Выходной сигнал, напряжение          0 В ... 10 В
• Нагрузка / выходная нагрузка, выход напряжения    ≥ 2 кΩ
• Материал корпуса      PA 6.6-FR
• Тип монтажа  Монтажная рейка
• Цвет    зеленый
• Вес нетто        885 г
• Вес/шт. (с упаковкой) 914,000 GRM
