Модуль газового пожаротушения FE-ISM-300-80-8

Модуль газового пожаротушения FE-ISM-300-80-8

Паспорт МГП FE-ISM-300-80-8

Назначение МГП

Модули газового пожаротушения FE-ISM-300-80-8 предназначены для хранения и выпуска в защищаемое  помещение  газового  огнетушащего  вещества  на  основе  сжатых  газов  (Азот, Аргон, Аргонит, Инерген) для обеспечения тушения объемным способом пожаров класса А, В и С и горючих веществ:

• обыкновенных  горючих  материалов,  таких  как  дерево,  одежда,  бумага,  резина, пластмасса и т.д.;
• легковоспламеняющихся жидкостей, нефти, масел, смол, масляных красок, лаков и легко воспламеняющихся газов;
• находящегося  под  напряжением  электрооборудования,  где  важна  электрическая непроводимость пожаротушащего состава.

Состав МГП:

В состав модуля входит:

• баллон  высокого  давления,  вместимостью  80 литров,  рабочим  давлением  до  300  бар  с газовым огнетушащим веществом (ГОТВ);
• запорно-пусковое устройство (клапан Ci IV8) с индикатором  давления  с  электрическим дистанционным  контролем  порогового значения;
• рукав высокого давления (шланг разгрузочный PH 3/8);
• колпачок защитный заправочного вентиля.

В  зависимости  от  проектного  решения  к  модулю могут подключаться:

• ручной активатор Ci IM8;
• электро-пиротехнический  активатор  ЕА-С Comet;
• соленоидный активатор IS8
• пневмоактиватор PA8.

Модуль  подключается  к  трубопроводу  через  рукав  высокого  давления  (РВД).  Сифонная трубка отсутствует.

Вместе с модулем в комплект поставки также включены:

• Комплект ЗИП для каждого модуля, и комплект сервисного инструмента для монажа модуля и его перезарядки
• Настоящая техническая документация, паспорт на модуль, руководство по монтажу и эксплуатации
• Сертификаты пожарной безопасности и соответствия на модуль
• Сертификат соответствия и разрешение Ростехнадзора на баллон
• Сертификат  соответствия  и  сертификат  об  утверждении  типа  средств  измерения  на манометр
• Паспорт на заправку баллона (баллонов).

Технические характеристики модуля:

• Разрешенные к применению ГОТВ - Аргон  (IG-01),  Азот  (IG-100), Аргонит(IG-55),  Инерген  (IG-541),  и  прочие  огнетушащие вещества  на  основе  сжатых газов.
• Рабочее давление в модуле - 300  бар.  (при  нормальных условиях эксплуатации).
• Пробное (испытательное) давление - 450 бар.
• Диаметр условного прохода ЗПУ - 8 мм.
• Объем баллона - 80 литров + 2,5.
• Высота модуля - 1850 мм.
• Диаметр баллона - 267 мм.
• Масса заправленного модуля - не более 162 кг.
• Инерционность срабатывания модуля - не более 1 сек.
• Минимальное давление при котором сохраняется работоспособность модуля - 10 бар.
• Эквивалентная длинна модуля - не более 1 метра.
• Вероятность безотказной работы модуля - не менее 0,99
• Присоединительный размер РВД к коллектору - ISO  228/1-G-3/8”  (Внутр. резъба)
• Время выпуска 95% ГОТВ - не более 60 сек.
• Срок службы в составе установки ГПТ - не менее 10 лет.
• Ресурс срабатываний - не менее 10.
• Диапазон эксплуатационных температур - от минус 10 до 50 оС
• Диапазон измерения индикатора давления - 0-400 бар.
• Класс точности индикатора давления- 2,5.
• Давление срабатывания электрического переключателя индикатора давления - 249 бар + 8.
• Материал мембраны предохранительного клапана - Никель (Ni).
• Давление срабатывания МПУ заправочного вентиля - от 410 до 450 бар.
• Давление срабатывания МПУ клапана Ci-IV8 - от 410 до 450 бар.
• Материал изготовления ЗПУ Ci-IV8 - Медь, сталь.
• Материал изготовления корпуса индикатора давления - Сталь.

Герметичность  модуля  обеспечивает  потерю  давления  в  модуле  не  более  0,5%  в  течении года. 1 бар=1 кгс/см 2

Модули газового пожаротушения FE-ISM-300-50-8 и FE-ISM-300-80-8 заправлены ГОТВ Инерген.

МГП поставляются с технологическим оборудованием (пусковые устройства и соединительная арматура), необходимым для обеспечения их работоспособности в установках пожаротушения.

Для обеспечения пропуска газового огнетушащего состава «Инерген» по направлениям подачи в один или несколько защищаемых объектов мы предлагаем применять распределительное устройство РУ-SV-22-400.

Модули объединяются в группы, образуя установки пожаротушения. Один из модулей установки может быть активирован электрическим импульсом, рукояткой ручного пуска или от пневматического источника. Разгрузка остальных модулей установки происходит от пневматических активаторов путем подачи давления от активированного модуля.

Для обеспечения надежности срабатывания от электрического импульса модуль включает в себя два дублирующих друг друга пиропатрона.

Утечка ГОС из модуля и снижение давления контролируется индикатором давления, и информация об этом может поступать на прибор контроля и управления пожаротушением.

Установки пожаротушения из модулей FE-ISM-250-50-7 и FE-ISM-250-80-7 имеют возможность защиты нескольких направлений пожаротушения.

Модуль содержит:

• баллон высокого давления вместимостью 50/80 литров с газовым огнетушащим веществом (ГОТВ);
• запорно-пусковое устройство (клапан IV 7НР) с индикатором давления с электрическим дистанционным контролем порогового значения;
• рукав высокого давления (шланг разгрузочный PH 3/8);
• ручной активатор МРН; электроактиватор, пневмоактиватор IV 7;
• колпачок защитный заправочного вентиля.

В зависимости от проектного решения к модулю могут подключаться:

• ручной активатор МРН;
• электроактиваторы «Comet» или «Metron»;
• пневмоактиваторы.

Примеры установок

Система пожаротушения состоящая из модулей различного размера.

Только модули с одинаковым рабочим давлением могут подключаться к одному коллектору. Для крепления модулей различного размера понадобятся профили крепления баллонов различной длинны.

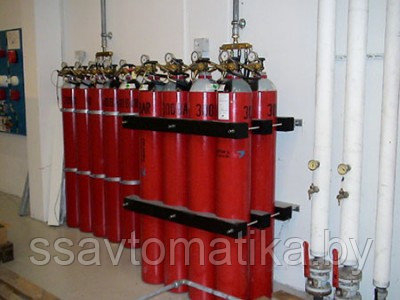

Смешанная система пожаротушения, состоящая из 5 модулей 200-300 бар

Только модули с одинаковым рабочим давлением могут быть подключены к одному коллектору. Если есть необходимость использовать модули пожаротушения с различным рабочим давлением в одной установке, тогда они должны быть подключены через разные коллекторы.

Для активации модулей присоединенных к разным коллекторам используют комплект пневмоактиватора “Ci-MT next”. Электромагнитный или ручной активатор рекомендуется устанавливать на модуль с большим рабочим давлением.





Система пожаротушения, состоящая из одного модуля

Для небольших установок газового пожаротушения где для защиты помещения достаточно одного модуля



Все работы по проектированию, монтажу и обслуживанию оборудования газового пожаротушения должны проводиться персоналом, специально обученным фирмой «FireEater A/S» или ее дистрибьютором - ООО «ИНЕРОС».
