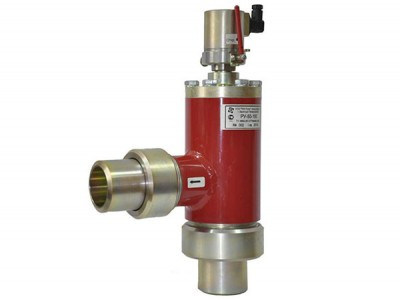

Распределительные устройства NVC
Распределительные устройства предназначены для пропуска газового огнетушащего вещества (ГОТВ) в определенный магистральный трубопровод автоматической установки газового пожаротушения (АУГП).
Одно устройство обеспечивает подачу ГОТВ в одном направлении. Для подачи ГОТВ по двум и более направлениям на коллекторе АУГП устанавливают необходимое количество устройств. Допускается параллельная работа двух и более изделий на одно направление пожаротушения.
Работоспособность устройства сохраняется при любом по- ложении в пространстве, при соблюдении направления подачи ГОТВ в соответствии со стрелкой, нанесенной на корпус РУ.
Наименование показателя |
PyNVC-025-150 |
PyNVC-032-150 |
PyNVC-050-150 |
PyNVC-065-150 |
PyNVC-080-150 |
PyNVC-100-150 |
Диаметр условного прохода, мм |
25 |
32 |
50 |
65 |
80 |
100 |
Рабочее (максимально допустимое) давление, МПа(кгс/см2) |
14,7(150) |
|||||
Минимальное давление на входе, МПа (кгс/см2), не менее |
0,29(3) |
0,49(5) |
||||
Пробное давление, МПа (кгс/см2) |
22,05(225) |
|||||
Параметры пускового импульса в цепи электромагнита: - напряжение постоянного тока, В - сила тока, А, не более - длительность импульса, с, не менее |
24+2,4 0,5 1,0 |
|||||
Эквивалентная длина, м, не более |
2,1 |
2,7 |
4,8 |
5,0 |
5,3 |
6,0 |
Наружный диаметр и толщина стенки входного и выходного патрубков, мм |
35x5 |
42x5 |
66x8 |
81x8 |
96x8 |
120x10 |
Внутренний диаметр патрубка, мм |
25 |
32 |
50 |
65 |
80 |
100 |
Материал входного и выходного патрубков |
Сталь 20 |
|||||
Ток контроля цепи электромагнита, А, не более |
0,01 |
|||||
Габаритные размеры, мм |
|
|||||
А |
230 |
230 |
265 |
282 |
305 |
345 |
Б |
275 |
275 |
305 |
310 |
350 |
385 |
В |
0110 |
0110 |
0142 |
0152 |
0190 |
0220 |
Расстояние между устройствами, мм, не менее |
200 |
200 |
220 |
250 |
290 |
320 |
Расстояние от оси устройства до стены, мм, не менее |
100 |
100 |
110 |
130 |
145 |
160 |
Масса, не более, кг |
6,5 |
6,5 |
13,5 |
16,8 |
30 |
44,5 |
Срок службы, лет, не менее |
30 |
|||||
Степень защиты IP по ГОСТ 14254 |
IP66 |
Пример использования распределительных устройств
