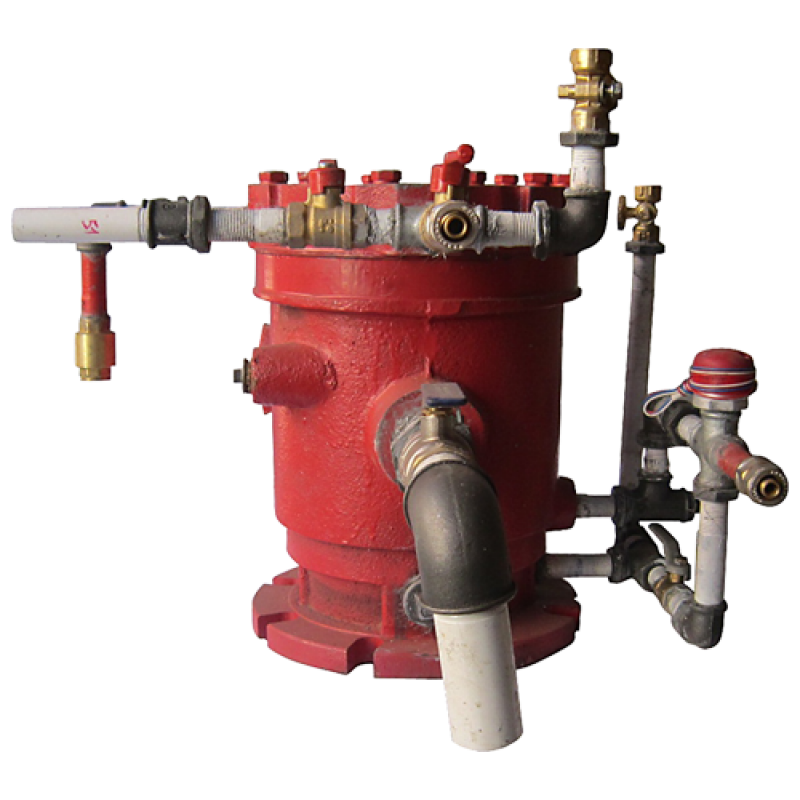

Узел управления дренчерный с пневмоприводом УУ–С 100 1,2 Вз-ВФ 14 с клапаном КВП

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Узел управления дренчерный с пневмоприводом  (далее по тексту УУ) с диаметром условного прохода DN (100,150) предназначен для работы в дренчерных установках водяного и пенного пожаротушения; осуществляет подачу огнетушащей жидкости (далее ОТВ) в стационарных автоматических установках; выдает сигналы о своем срабатывании и для включения пожарного насоса.

УУ соответствует климатическому исполнению 1 категории размещения 4 для работы с нижним предельным значением температуры плюс 4°С по ГОСТ 15150-69.

Примеры обозначения:

― узел управления дренчерный с условным диаметром прохода 100 мм, максимальным рабочим давлением 1,2 МПа, с пневмоприводом для воздушного питающего трубопровода, с вертикальным рабочим положением на трубопроводе, фланцевым типом соединением с арматурой, климатического исполнения 1, категории размещения 4, с условным наименованием «ЭкстраКласс» УУ–Д 100/1,6(П) Вз-В Ф 14 «Экстра Класс»;

- узел управления дренчерный с условным диаметром прохода 150 мм, максимальным рабочим давлением 1,2 МПа, с пневмоприводом для воздушного питающего трубопровода, с вертикальным рабочим положением на трубопроводе, фланцевым типом соединением с арматурой, климатического исполнения 1, категории размещения 4, с условным наименованием «ЭкстраКласс» УУ–Д 150/1,6(П) Вз-В Ф 14 «Экстра Класс».

2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики приведены в таблице 1.

Таблица 1

* Потери напора в узле управления определяются по формуле H=e·Q², где Q

расчетный расход воды, раствора пенообразователя л·сˉ¹ , H ― потери напора в метрах вод. ст., е ― коэффициент потерь.

** Время срабатывания УУ указано при минимальном давлении фактическое время срабатывания зависит от величины рабочего давления и определяется при испытаниях системы.
