Взрывозащищенный кабельный ввод серии НС с заливкой компаундом под все типы небронированного кабеля круглого
Цену уточняйте
- В наличии
- Только оптом
- Код: 0051018
- +375 (44) 598-09-83
- +375 (29) 125-58-47
- +375 (29) 652-49-92
Заказ только по телефону
| Тип | НС |
| Технические условия | ТУ 3599-004-15232514-2014 |
| Сертификат соответствия | ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» |
| Маркировки взрывозащиты | 1Ex e IIС Gb Х 1Ex d IIC Gb Х 2Ex nR IIC Gc Х Ex ta IIIC Da Х |
| Защита от внешних воздействий | IP66 / IP67 / IP68 |
| Температура эксплуатации | -60°С ≤Ta≤ +130°С |
| Материал корпусных деталей | Латунь / никелированная латунь / нержавеющая сталь |
| Материал уплотнения | Негорючий термопластичный эластомер |
Система термостойкого уплотнения смещения и нажимной гайки обеспечивает надежную защиту от случайного выдергивания и гарантирует уплотнение по внешней оболочке кабеля с защитой от внешних воздействий IP 66/67/68.
Внутреннее взрывозащищенное уплотнение обеспечивается путем нанесения компаунда вокруг кабельных проводников.
Съемный ниппель с оправкой, залитые компаундом, позволяют легко отсоединять кабель от оборудования, в целях обслуживания, проверки, или переноса кабеля и т.д., и повторно производить обратные действия без каких-либо трудностей. Такая конструктивная особенность кабельного ввода облегчает процедуру монтажа в узких местах или в областях ограниченного доступа.
Вводы имеют тройную маркировку взрывозащиты по газу и маркировку защиты по пыли и предназначены для эксплуатации в составе законченных изделий во взрывоопасных зонах классов 0, 1 и 2, а также 20, 21 и 22.

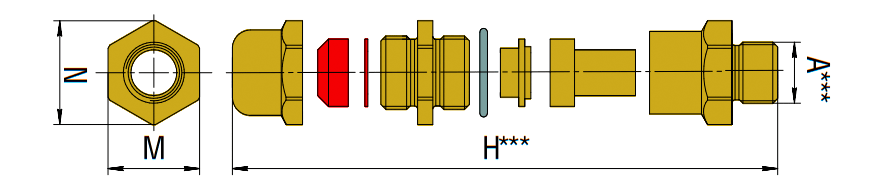

Габаритные размеры
|
Таблица выбора кабельного ввода серии НС |
|||||
|
Обозначение ввода* |
Диаметр оболочки кабеля |
Тип и размер |
Размеры под ключ |
Н****, мм |
Масса**, г |
|
20s16НС |
3,1-8,6 |
М20х1,5 |
30×33 |
94 |
— |
|
20sНС |
6,1-11,7 |
М20х1,5 |
30×33 |
94 |
— |
|
20НС |
6,5-13,9 |
М20х1,5 |
30×33 |
94 |
— |
|
25НС |
11,1-19,9 |
М25х1,5 |
37,5×41,3 |
99 |
— |
|
32НС |
17,0-25,9 |
М32х1,5 |
46х51 |
100 |
— |
|
* – Указано стандартное обозначение кабельного ввода из латуни. ** – Масса указана для ввода из латуни. *** – Метрическая резьба стандартна, возможно исполнение с резьбой NPT. **** – Длина ввода в несвинченном состоянии. |
|||||
