Взрывонепроницаемые оболочки LPS**
Цену уточняйте
- В наличии
- Только оптом
- Код: 0051056
- +375 (44) 598-09-83
- +375 (29) 125-58-47
- +375 (29) 652-49-92
Заказ только по телефону
| Технические условия | ТУ 3431-007-15232514-2016 |
| Сертификат соответствия | ТР ТС 012/2011 |
| Маркировки взрывозащиты и защиты от пыли | Ex d IIB+H2 Gb U; Ex d IIС Gb U; Ex tb IIIC Db U |
| Защита от внешних воздействий | IP66 / IP67 |
| Температура эксплуатации | -60 °C ≤ Ta ≤ +130 °C |
| Материал корпусных деталей | Алюминиевый сплав |
| Внешнее покрытие | Порошковое, цвет серый |
| Внутреннее покрытие | По запросу |
| Материал крепежных деталей | Нержавеющая сталь |
| Заземление | Внутреннее/внешнее, стандартно – болт М6, нержавеющая сталь |
Взрывонепроницаемые оболочки LPS* предназначены для использования их в качестве клеммных коробок, постов / пультов управления для применения в условиях, опасных по газу и пыли.
КОНСТРУКЦИЯ
Оболочки LPS* состоят из корпуса и крышки. Крышка крепится к корпусу с помощью винтов из нержавеющей стали с внутренним шестигранником. Фланцы крышки и корпуса образуют плоское взрывонепроницаемое соединение.
На оболочки для усиления их химической стойкости снаружи наносится специальное порошковое покрытие.
С тыльной стороны оболочки имеются отверстия для крепления стандартных монтажных скоб из нержавеющей стали (2 шт., идут в комплекте).
Стандартно оболочки имеют снаружи 1 зажим заземления с болтом М6 из нержавеющей стали. По требованию заказчика размер зажима заземления может быть увеличен.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
• отливы «ATELEX» на крышке и корпусе, позволяющие однозначно определить производителя;
• алюминиевый сплав повышенной коррозийной стойкости и ударной прочности;
• внешнее порошковое покрытие, стойкое к внешним воздействиям и скалыванию;
• высокая точность геометрических размеров;
• оболочки испытаны и подходят для эксплуатации при температуре окружающей среды до -60 °C;
• толщина стенок позволяет выполнить резьбовые отверстия для установки компонентов;
• постоянное наличие оболочек на складе в городе Санкт-Петербург.

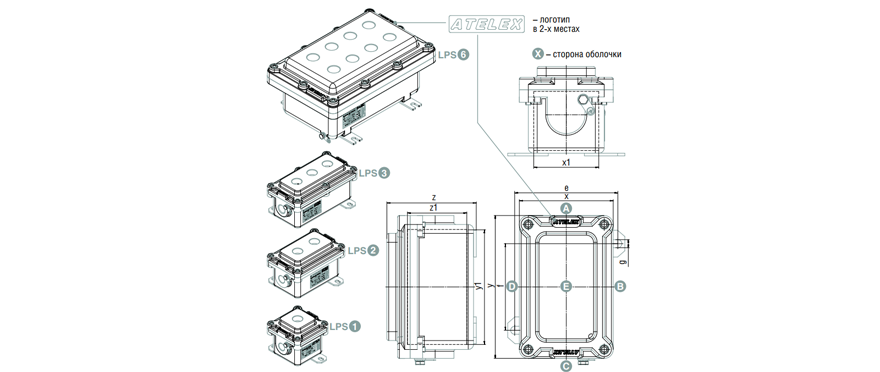

ГАБАРИТНЫЕ РАЗМЕРЫ
| Обозначение оболочки |
Габаритные размеры, мм | Внутренние размеры, мм | Установочные размеры, мм | Масса, кг | ||||||
| X | Y | Z | x1 | y1 | z1 | e | f | g | ||
| LPS1 | 105 | 105 | 100 | 71 | 71 | 67 | 110 | 42 | 9 | 1,2 |
| LPS2 | 105 | 160 | 100 | 71 | 126 | 71 | 110 | 97 | 9 | 1,5 |
| LPS3 | 105 | 200 | 100 | 71 | 166 | 71 | 110 | 137 | 9 | 1,9 |
| LPS6 | 185 | 280 | 130 | 112 | 211 | 95 | 172 | 160 | 9 | 5 |
МАКСИМАЛЬНОЕ КОЛИЧЕСТВО КАБЕЛЬНЫХ ВВОДОВ
| Обозначение оболочки |
Габаритные размеры, мм | Максимальное количество кабельных вводов АК с условным размером |
Максимальное количество отверстий на крышке M25×1,5 |
|||||||||||||
| X | Y | Z | 16 | 20s | 20 | 25 | 32 | 40 | ||||||||
| A/C | B/D | A/C | B/D | A/C | B/D | A/C | B/D | A/C | B/D | A/C | B/D | E | ||||
| LPS1 | 105 | 105 | 100 | 1/1 | — | 1/1 | — | 1/1 | — | 1/1 | — | 1/1 | — | — | — | 1 |
| LPS2 | 105 | 160 | 100 | 1/1 | — | 1/1 | — | 1/1 | — | 1/1 | — | 1/1 | — | — | — | 2 |
| LPS3 | 105 | 200 | 100 | 1/1 | — | 1/1 | — | 1/1 | — | 1/1 | — | 1/1 | — | — | — | 3 |
| LPS6 | 185 | 280 | 100 | 5/5 | 2/2 | 5/5 | 2/2 | 2/2 | 4/4 | 2/2 | 2/2 | 3/3 | 1/1 | — | — | 8 |
| Основные атрибуты | |
|---|---|
| Производитель | B&D |
| Цвет | Серый |
- Цена: Цену уточняйте
