Пост кнопочный взрывобезопасный. Габарит 220х120х90
Цену уточняйте
- В наличии
- Только оптом
- Код: 0051062
+375 (44) 598-19-83
- +375 (44) 598-09-83
- +375 (29) 125-58-47
- +375 (29) 652-49-92
Заказ только по телефону
Пост кнопочный взрывобезопасный. Габарит 220х120х90
Цену уточняйте
В наличиивозврат товара в течение 14 дней по договоренности
Описание
Информация для заказа
Сертификация
Характеристики
В таблице готовых решений указаны характеристики конкретного изделия, обусловленные набором компонентов, входящих в состав поста управления.
| 12 | Обозначение: | ||
 |
 |
||
| Место установки | Зона 1, 2 | ||
| Маркировка взрывозащиты | 2ЕхedIICT4 | ||
| Защита от внешних воздействий | IP66 | ||
| Температура окружающей среды | -55˚C до +60˚C | ||
| Номинальное напряжение, В | 240 | ||
| Номинальный ток, А | 10 | ||
| Масса, кг | не более 1,5 | ||

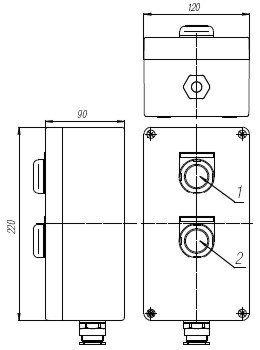

| Позиция | Схема | Описание | |
| 1 |  |
Функциональная группа в составе: | |
| кнопка без фиксации, зелёная | |||
| контактная группа 2НР | |||
| 2 |  |
Функциональная группа в составе: | |
| кнопка без фиксации, красная | |||
| контактная группа 2НЗ | |||
| 13 | Обозначение: | ||
 |
 |
||
| Место установки | Зона 1, 2 | ||
| Маркировка взрывозащиты | 2ЕхedIICT4 | ||
| Защита от внешних воздействий | IP66 | ||
| Температура окружающей среды | -55˚C до +60˚C | ||
| Номинальное напряжение, В | 240 | ||
| Номинальный ток, А | 10 | ||
| Масса, кг | не более 1,5 | ||
| Позиция | Схема | Описание | |

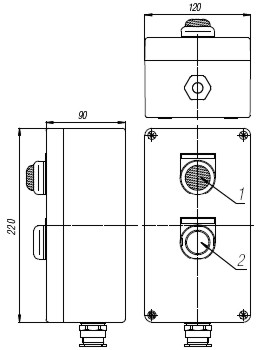

| 1 |  |
Функциональная группа в составе: | |
| светофильтр зелёный | |||
| световой модуль (сигнальная лампа) | |||
| 2 |  |
Функциональная группа в составе: | |
| кнопка без фиксации, зелёная | |||
| контактная группа 2НР | |||
| 14 | Обозначение: | ||
 |
 |
||
| Место установки | Зона 1, 2 | ||
| Маркировка взрывозащиты | 2ЕхedIICT4 | ||
| Защита от внешних воздействий | IP66 | ||
| Температура окружающей среды | -55˚C до +60˚C | ||
| Номинальное напряжение, В | 240 | ||
| Номинальный ток, А | 10 | ||
| Масса, кг | не более 1,5 | ||

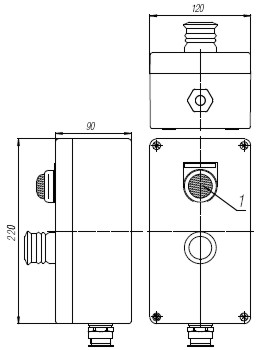

| Позиция | Схема | Описание | |
| 1 |  |
Функциональная группа в составе: | |
| светофильтр красный | |||
| световой модуль (сигнальная лампа) | |||
| 2 |  |
Функциональная группа в составе: | |
| кнопка грибовидной формы, красного цвета, с фиксацией при нажатии, освобождаемая поворотом | |||
| контактная группа 2НЗ | |||
| 15 | Обозначение: | ||
 |
 |
||
| Место установки | Зона 1, 2 | ||
| Маркировка взрывозащиты | 2ЕхedIICT4 | ||
| Защита от внешних воздействий | IP66 | ||
| Температура окружающей среды | -55˚C до +60˚C | ||
| Номинальное напряжение, В | 240 | ||
| Номинальный ток, А | 10 | ||
| Масса, кг | не более 1,5 | ||
| Позиция | Схема | Описание | |

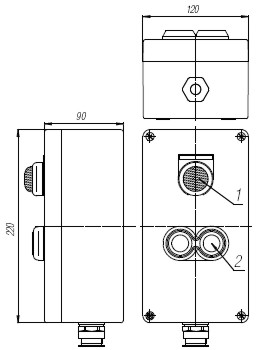

| 1 |
|
Функциональная группа в составе: | |
| светофильтр зеленый | |||
| световой модуль (сигнальная лампа) | |||
| 2 |
|
Функциональная группа в составе: | |
| кнопка сдвоенная без фиксации, зелёная и красная | |||
| контактная группа 1НР + 1НЗ | |||
| 16 | Обозначение: | ||
 |
 |
||
| Место установки | Зона 1, 2 | ||
| Маркировка взрывозащиты | 2ЕхedIICT4 | ||
| Защита от внешних воздействий | IP66 | ||
| Температура окружающей среды | -55˚C до +60˚C | ||
| Номинальное напряжение, В | 240 | ||
| Номинальный ток, А | 10 | ||
| Масса, кг | не более 1,5 | ||
| Позиция | Схема | Описание | |

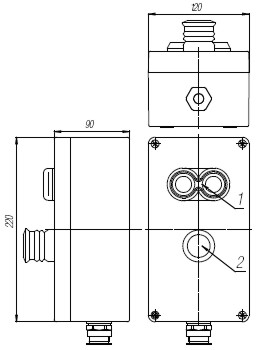

| 1 |  |
Функциональная группа в составе: | |
| кнопка сдвоенная без фиксации, зелёная и красная | |||
| контактная группа 1НР + 1НЗ | |||
| 2 |
|
Функциональная группа в составе: | |
| кнопка грибовидной формы, красного цвета, с фиксацией при нажатии, освобождаемая поворотом | |||
| контактная группа 2НЗ | |||
| 17 | Обозначение: | ||
|
 |
||
| Место установки | Зона 1, 2 | ||
| Маркировка взрывозащиты | 2ЕхedIICT4 | ||
| Защита от внешних воздействий | IP66 | ||
| Температура окружающей среды | -55˚C до +60˚C | ||
| Номинальное напряжение, В | 240 | ||
| Номинальный ток, А | 10 | ||
| Масса, кг | не более 1,5 | ||
| Позиция | Схема | Описание | |

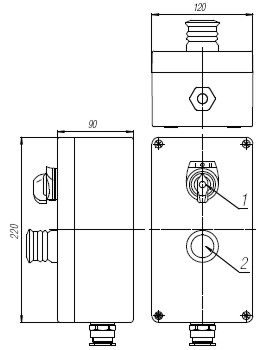

| 1 |
|
Функциональная группа в составе: | |
| переключатель с фиксацией (селектор), 2 пложения: 0 — I | |||
| контактная группа 1НР + 1НЗ | |||
| 2 |  |
Функциональная группа в составе: | |
| кнопка грибовидной формы, красного цвета, с фиксацией при нажатии, освобождаемая поворотом | |||
| контактная группа 2НЗ | |||
| 18 | Обозначение: | ||
|
 |
||
| Место установки | Зона 1, 2 | ||
| Маркировка взрывозащиты | 2ЕхedIICT4 | ||
| Защита от внешних воздействий | IP66 | ||
| Температура окружающей среды | -55˚C до +60˚C | ||
| Номинальное напряжение, В | 240 | ||
| Номинальный ток, А | 10 | ||
| Масса, кг | не более 1,5 | ||
| Позиция | Схема | Описание | |

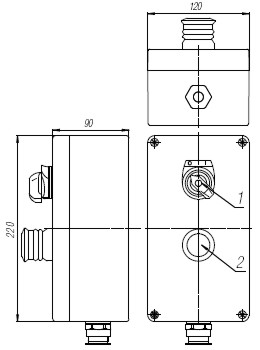

| 1 |  |
Функциональная группа в составе: | |
| переключатель с фиксацией (селектор), 3 положения: I — 0 — II | |||
| контактная группа 2НР | |||
| 2 |
|
Функциональная группа в составе: | |
| кнопка грибовидной формы, красного цвета, с фиксацией при нажатии, освобождаемая поворотом | |||
| контактная группа 2НЗ | |||
| 19 | Обозначение: | ||
|
 |
||
| Место установки | Зона 1, 2 | ||
| Маркировка взрывозащиты | 2ЕхedIICT4 | ||
| Защита от внешних воздействий | IP66 | ||
| Температура окружающей среды | -55˚C до +60˚C | ||
| Номинальное напряжение, В | 240 | ||
| Номинальный ток, А | 10 | ||
| Масса, кг | не более 1,5 | ||
| Позиция | Схема | Описание | |

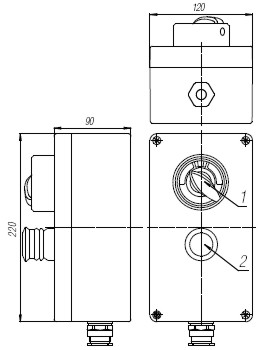

| 1 |  |
Функциональная группа в составе: | |
| переключатель с фиксацией, защитный бортик (селектор), 2 положения: 0 — I | |||
| контактная группа 1НР + 1НЗ | |||
| 2 |
|
Функциональная группа в составе: | |
| кнопка грибовидной формы, красного цвета, с фиксацией при нажатии, освобождаемая поворотом | |||
| контактная группа 2НЗ | |||
| 20 | Обозначение: | ||
 |
 |
||
| Место установки | Зона 1, 2 | ||
| Маркировка взрывозащиты | 2ЕхedIICT4 | ||
| Защита от внешних воздействий | IP66 | ||
| Температура окружающей среды | -55˚C до +60˚C | ||
| Номинальное напряжение, В | 240 | ||
| Номинальный ток, А | 10 | ||
| Масса, кг | не более 1,5 | ||
| Позиция | Схема | Описание | |

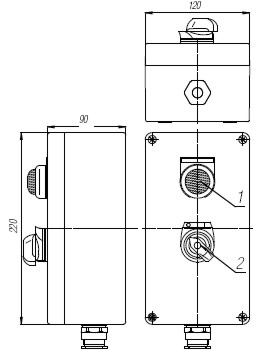

| 1 |  |
Функциональная группа в составе: | |
| светофильтр зеленого цвета | |||
| световой модуль, к зажимама Х1 и Х2 подключается по 2 проводника сечением до 2,5 мм. кв. | |||
| 2 |
|
Функциональная группа в составе: | |
| переключатель с фиксацией (селектор положений — 2 положения: 0 — I) | |||
| контактная группа 1НР + 2НЗ, к зажимам 1.3, 1.4, 1.1, 1.2 подключается по 2 проводника сечением до 2,5 мм. кв. | |||
| 21 | Обозначение: | ||
 |
 |
||
| Место установки | Зона 1, 2 | ||
| Маркировка взрывозащиты | 2ЕхedIICT4 | ||
| Защита от внешних воздействий | IP66 | ||
| Температура окружающей среды | -55˚C до +60˚C | ||
| Номинальное напряжение, В | 240 | ||
| Номинальный ток, А | 10 | ||
| Масса, кг | не более 1,5 | ||

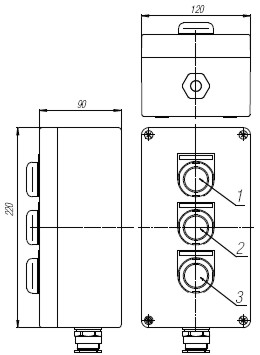

| Позиция | Схема | Описание | |
| 1 |  |
Функциональная группа в составе: | |
| кнопка без фиксации, зелёная | |||
| контактная группа 2НР | |||
| 2 |  |
Функциональная группа в составе: | |
| кнопка без фиксации, жёлтая | |||
| контактная группа 1НР + 1НЗ | |||
| 3 |
|
Функциональная группа в составе: | |
| кнопка без фиксации, красная | |||
| контактная группа 2НЗ | |||
| 22 | Обозначение: | ||
 |
 |
||
| Место установки | Зона 1, 2 | ||
| Маркировка взрывозащиты | 2ЕхedIICT4 | ||
| Защита от внешних воздействий | IP66 | ||
| Температура окружающей среды | -55˚C до +60˚C | ||
| Номинальное напряжение, В | 240 | ||
| Номинальный ток, А | 10 | ||
| Масса, кг | не более 1,5 | ||
| Позиция | Схема | Описание | |
| 1 |  |
Функциональная группа в составе: | |
| кнопка без фиксации, зелёная | |||
| контактная группа 2НР | |||
| 2 |  |
Функциональная группа в составе: | |
| кнопка без фиксации, жёлтая | |||
| контактная группа 1НР + 1НЗ | |||
| 3 |
|
Функциональная группа в составе: | |
| кнопка без фиксации, красная | |||
| контактная группа 2НЗ | |||
| 23 | Обозначение: | ||
 |
 |
||
| Место установки | Зона 1, 2 | ||
| Маркировка взрывозащиты | 2ЕхedIICT4 | ||
| Защита от внешних воздействий | IP66 | ||
| Температура окружающей среды | -55˚C до +60˚C | ||
| Номинальное напряжение, В | 240 | ||
| Номинальный ток, А | 10 | ||
| Масса, кг | не более 1,5 | ||
| Позиция | Схема | Описание | |

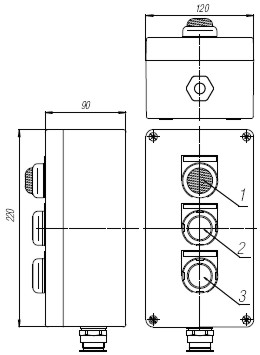

| 1 |  |
Функциональная группа в составе: | |
| светофильтр красный | |||
| световой модуль (сигнальная лампа) | |||
| 2 |  |
Функциональная группа в составе: | |
| кнопка без фиксации, зелёная | |||
| контактная группа 1НР + 1НЗ | |||
| 3 |  |
Функциональная группа в составе: | |
| кнопка без фиксации, красная | |||
| контактная группа 1НР + 1НЗ | |||
| 24 | Обозначение: | ||
 |
 |
||
| Место установки | Зона 1, 2 | ||
| Маркировка взрывозащиты | 2ЕхedIICT4 | ||
| Защита от внешних воздействий | IP66 | ||
| Температура окружающей среды | -55˚C до +60˚C | ||
| Номинальное напряжение, В | 240 | ||
| Номинальный ток, А | 10 | ||
| Масса, кг | не более 1,5 | ||

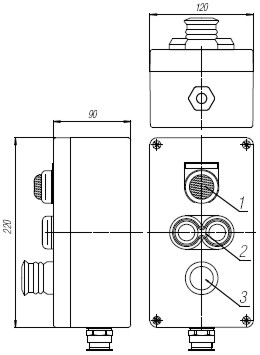

| Позиция | Схема | Описание | |
| 1 |  |
Функциональная группа в составе: | |
| светофильтр, красный | |||
| световой модуль (сигнальная лампа) | |||
| 2 |  |
Функциональная группа в составе: | |
| кнопка сдвоенная без фиксации, зеленая и красная | |||
| контактная группа 1НР + 1НЗ | |||
| 3 |  |
Функциональная группа в составе: | |
| кнопка грибовидной формы, красного цвета, с фиксацией при нажатии, освобождаемая поворотом | |||
| контактная группа 2НЗ | |||
| 25 | Обозначение: | ||
 |
 |
||
| Место установки | Зона 1, 2 | ||
| Маркировка взрывозащиты | 2ЕхedIICT4 | ||
| Защита от внешних воздействий | IP66 | ||
| Температура окружающей среды | -55˚C до +60˚C | ||
| Номинальное напряжение, В | 240 | ||
| Номинальный ток, А | 10 | ||
| Масса, кг | не более 1,5 | ||
| Позиция | Схема | Описание | |

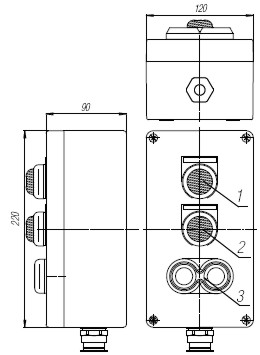

| 1 |  |
Функциональная группа в составе: | |
| светофильтр зелёный | |||
| световой модуль (сигнальная лампа) | |||
| 2 | |
Функциональная группа в составе: | |
| светофильтр красный | |||
| световой модуль (сигнальная лампа) | |||
| 3 |  |
Функциональная группа в составе: | |
| кнопка сдвоенная без фиксации, зеленая и красная | |||
| контактная группа 2НР | |||
| 26 | Обозначение: | ||
 |
 |
||
| Место установки | Зона 1, 2 | ||
| Маркировка взрывозащиты | 2ЕхedIICT4 | ||
| Защита от внешних воздействий | IP66 | ||
| Температура окружающей среды | -55˚C до +60˚C | ||
| Номинальное напряжение, В | 240 | ||
| Номинальный ток, А | 10 | ||
| Масса, кг | не более 1,5 | ||

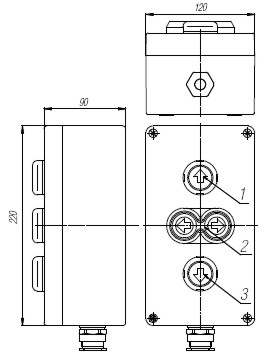

| Позиция | Схема | Описание | |
| 1 |  |
Функциональная группа в составе: | |
| светофильтр красный | |||
| световой модуль (сигнальная лампа) | |||
| 2 |  |
Функциональная группа в составе: | |
| кнопка сдвоенная без фиксации, зелёная и красная | |||
| контактная группа 1НР + 1НЗ | |||
| 3 | |||
