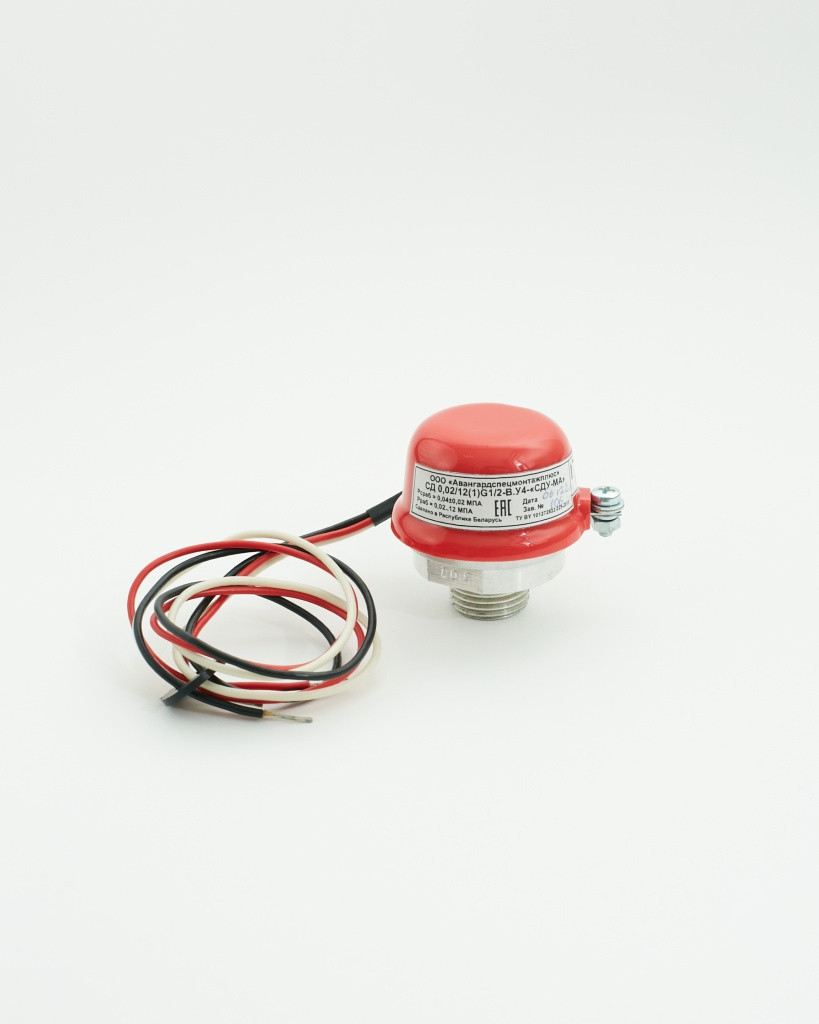

Сигнализатор давления универсальный «СДУ-МА»

Сигнализатор давления универсальный СДУ-МА (в дальнейшем – сигнализатор) относится к сигнальным устройствам, реагирующим на изменение давления контролируемой среды путём замыкания-размыкания контактной группы. Сигнализатор рассчитан на круглосуточный непрерывный режим работы. Сигнализатор сохраняет работоспособность при температуре окружающей среды от + 1 до + 40 С, относительной влажности (95±3)%, без конденсации влаги. Сигнализатор предназначен для эксплуатации в помещениях, но может эксплуатироваться и вне помещений при условии установки его в местах, защищённых от солнечного излучения и атмосферных осадков. Сигнализатор выдерживает при транспортировании и хранении температуру от -50 до +50 С, без конденсации влаги. Обозначение сигнализатора при его заказе или в документации с другой продукцией, с которой он может быть применён: Сигнализатор давления универсальный СД 0,02/12(1)G1/2-В.У4-«СДУ-МА» ТУ BY 101272822.025-2011.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Габаритные размеры и присоединительная резьба - см. приложение;
 Масса сигнализатора без упаковки, не более - 0,2 кг;
 Токи, коммутируемые контактами переключателя:
- цепей переменного тока напряжением от 0,2 до 250 В: в диапазоне 22х10 -6 – 3,0 А;
- цепей постоянного тока напряжением от 0,2 до 30 В: в диапазоне 22х10-6 – 3,0 А;
 Диапазон давления рабочей водяной или пенной среды под мембранной сигнализатора: в пределах 0,02 – 1,5 МПа;
 Диапазон давления газовой среды под мембранной сигнализатора: в пределах 0,02 – 12 МПа;
 Прочность сигнализатора к воздействию гидравлического давления, не менее - 2,4 МПа;
 Пневматическая прочность сигнализатора, не менее - 16,8 МПа;
 Время срабатывания сигнализатора, не более - 2с;
 Давление срабатывания сигнализатора: в пределах 0,02 – 0,06 МПа;
 Регулируемое давление срабатывания сигнализатора 0,04 ± 0,02 МПа;
 Срок службы сигнализатора, не менее - 10 лет;
 Содержание драгоценных металлов: не содержит.

Дополнительно может использоваться:
Муфта СДУ-МА G 1/2

Вес, кг

не более - 0,2 кг
