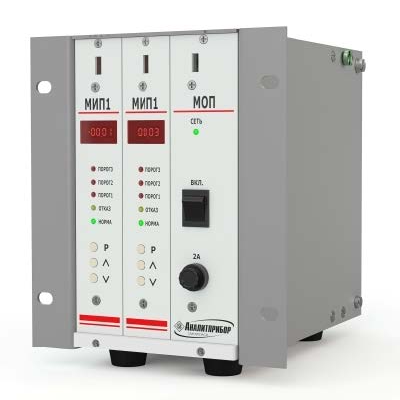

Блок питания и сигнализации БПС-21М

Предназначен для применения в системах контроля параметров на различных промышленных объектах; сбора информации от датчиков с унифицированным выходным сигналом, обработки принятой информации, выдачи световой и звуковой сигнализации при превышении (уменьшении) заданного уровня сигнала.

Область применения: контроль атмосферы промышленных объектов в процессе добычи и переработки нефти и газа; на промышленных предприятиях химической, металлургической промышленностей; на объектах газовых и автомобильных хозяйств; на производствах лаков и красок; на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.).

Режим работы – непрерывный.

Основные технические характеристики

Характеристики	Значения	Примечания
Питание, В	220
Время прогрева, мин,не более	1
Потребляемаямощность, ВА, не более	60	при максимальной нагрузке по каждому каналу для БПС-21М-1ВБ (ВБТ, ВЦТ) 1 Ом
Время установленияпоказаний, с, не более	5
Выходное напряжение, В	16 24 ± 0,5	гальванически развязанное(искробезопасное) гальванически связанное
Выходные сигналы: - токовый сигнал, мА - цифровой	4 – 20 RS 485	см. доп. характеристики протокол MODBUS RTU
Температураокружающей среды, °С	от 0 до 50

БПС21М имеет 1, 2, 4, 7, 8, 11 или 12 каналов контроля.

БПС21М имеет общепромышленное или взрывозащищенное исполнение, с маркировкой по взровозащите [Exib]IIC.

БПС21М обеспечивает возможность подключения одного, четырех, семи, восьми, одиннадцати, двенадцати датчиков с выходным токовым сигналом (4-20) мА.

Степень защиты от проникновения внутрь твердых предметов и воды IР20.

БПС21М имеют:

• - выходной токовый сигнал (4-20) мА по каждому каналу;
• - световую сигнализацию наличия питания и нормальной работы для каждого канала;
• - световую сигнализацию о неисправности или обрыве датчика для каждого канала;
• - световую сигнализацию о достижении концентрацией порогов срабатывания для каждого канала (три порога срабатывания);
• - перекидные сухие контакты (220 В, 2,0 А) по каждому каналу и каждому порогу сигнализации для подключения внешних устройств сигнализации.

Дополнительные технические характеристики

Наименование	Обозначение	Число токовых выходов	HART вход	RS485	Число каналов	Число релейных выходов	Звуковая сигнализация
БПС-21М-1ВБ	ИБЯЛ.411111. 042	-	-	-	1	4	+
БПС-21М-1ВБТ	ИБЯЛ.411111. 042-01	1	-	-	1	4	+
БПС-21М-1ВЦТ	ИБЯЛ.411111. 042-02	1	-	+	1	4	+
БПС-21М-Х	ИБЯЛ.411111. 042-03	-	+	+	n	16	+
БПС-21М-М	ИБЯЛ.411111. 042-04	-	-	+	m	16	+
БПС-21М-12ВЦ	ИБЯЛ.411111. 042-05	12	-	-	12	48	-
БПС-21М-12ВЛ	ИБЯЛ.411111. 042-06	12	-	-	12	48	-
БПС-21М-12ВБ	ИБЯЛ.411111. 042-07	12	-	-	12	48	-
БПС-21М-11ВЦ	ИБЯЛ.411111. 042-08	11	-	+	11	44	+
БПС-21М-11ВЛ	ИБЯЛ.411111. 042-09	11	-	+	11	44	+
БПС-21М-11ВБ	ИБЯЛ.411111. 042-10	11	-	+	11	44	+
БПС-21М-8ВЦ	ИБЯЛ.411111. 042-11	8	-	-	8	32	-
БПС-21М-8ВЛ	ИБЯЛ.411111. 042-12	8	-	-	8	32	-
БПС-21М-8ВБ	ИБЯЛ.411111. 042-13	8	-	-	8	32	-
БПС-21М-7ВЦ	ИБЯЛ.411111. 042-14	7	-	+	7	28	+
БПС-21М-7ВЛ	ИБЯЛ.411111. 042-15	7	-	+	7	28	+
БПС-21М-7ВБ	ИБЯЛ.411111. 042-16	7	-	+	7	28	+
БПС-21М-4ВЦ	ИБЯЛ.411111. 042-17	4	-	-	4	16	-
БПС-21М-4ВЛ	ИБЯЛ.411111. 042-18	4	-	-	4	16	-
БПС-21М-4ВБ	ИБЯЛ.411111. 042-19	4	-	-	4	16	-
БПС-21М-2ВЦ	ИБЯЛ.411111. 042-20	2	-	-	2	8	-
БПС-21М-2ВЛ	ИБЯЛ.411111. 042-21	2	-	-	2	8	-
БПС-21М-2ВБ	ИБЯЛ.411111. 042-22	2	-	-	2	8	-
БПС-21М-12Ц	ИБЯЛ.411111. 042-23	12	-	-	12	48	-
БПС-21М-12Б	ИБЯЛ.411111. 042-24	12	-	-	12	48	-
БПС-21М-11Ц	ИБЯЛ.411111. 042-25	11	-	+	11	44	+
БПС-21М-11Б	ИБЯЛ.411111. 042-26	11	-	+	11	44	+
БПС-21М-8Ц	ИБЯЛ.411111. 042-27	8	-	-	8	32	-
БПС-21М-8Б	ИБЯЛ.411111. 042-28	8	-	-	8	32	-
БПС-21М-7Ц	ИБЯЛ.411111. 042-29	7	-	+	7	28	+
БПС-21М-7Б	ИБЯЛ.411111. 042-30	7	-	+	7	28	+
БПС-21М-4Ц	ИБЯЛ.411111. 042-31	4	-	-	4	16	-
БПС-21М-4Б	ИБЯЛ.411111. 042-32	4	-	-	4	16	-
БПС-21М-2Ц	ИБЯЛ.411111. 042-33	2	-	-	2	8	-
БПС-21М-2Б	ИБЯЛ.411111. 042-34	2	-	-	2	8	-

Примечание – в наименовании БПС-21М:

- В – взрывозащищенное исполнение;

- Б – без индикации;

- Ц – цифровая индикация;

- Л – “линейная" индикация (индикация выполнена на индикаторах единичных в одну линию;

- Т – с токовым выходом;

- Х – с HART входом;

- М – с RS 485 входом;

- n = 16 – максимальное количество опрашиваемых датчиков в режиме моноканала;

- m = 128 – максимальное количество опрашиваемых датчиков.

Габаритные размеры и масса:

БПС21М (1 канал) - высота - 255 мм, ширина - 70 мм; длина - 150 мм, 2 кг;

БПС21М (2 канала) - высота - 193 мм, ширина - 213 мм; длина - 168 мм, 4 кг;

БПС21М (4 канала) - высота - 193 мм, ширина - 213 мм; длина - 220 мм, 6 кг;

БПС21М (7, 8 каналов) - высота - 193 мм, ширина - 213 мм; длина - 340 мм, 9 кг;

БПС21М (11, 12 каналов) - высота - 193 мм, ширина - 213 мм; длина - 463 мм, 15 кг.

Комплект поставки: БПС21М, техническая документация, комплект ЗИП.
