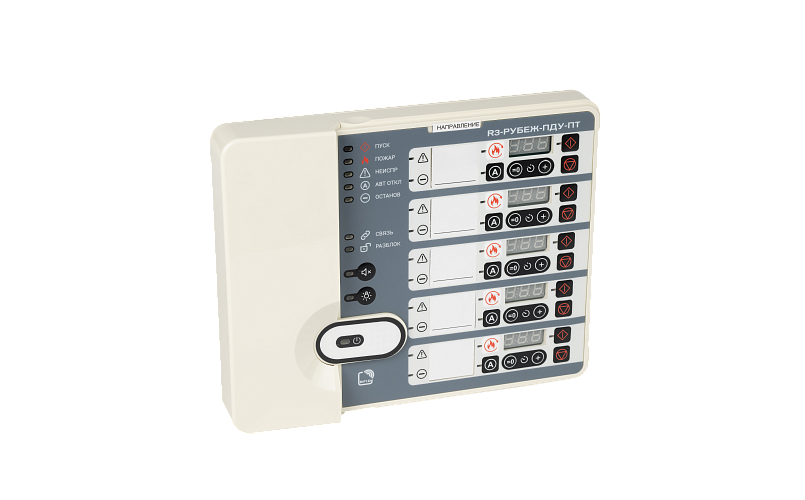

R3-Рубеж-ПДУ-ПТ подключается к приемно-контрольным приборам по интерфейсу R3-Link и управляет исполнительными устройствами пожаротушения, подключенными к приемно-контрольным приборам, только в пределах одной сети R3-Link. R3-Рубеж-ПДУ-ПТ позволяет управлять только модулем пожаротушения МПТ-1-R3.
Основные функции пульта дистанционного управления пожаротушением:
- удаленное включение и выключение направления тушения, содержащего МПТ-1-R3;
- управление одним или группой из ведущего и ведомых МПТ-1-R3;
- управление автоматикой МПТ-1-R3;
- звуковая сигнализация неисправностей МПТ-1-R3;
- светодиодная индикация состояния МПТ-1-R3, входящих в направления.
R3-Рубеж-ПДУ-ПТ управляет МПТ-1-R3 по пяти направлениям. В каждое направление могут быть приписаны не более 100 модулей – один ведущий модуль МПТ и до 99 ведомых, однако суммарное число МПТ на всех направлениях должно быть не более 100. Один ведущий МПТ-1-R3 может быть приписан сразу к нескольким направлениям.
Каждому направлению тушения соответствует своя группа кнопок. В каждом направлении пульт R3-Рубеж-ПДУ-ПТ имеет четыре кнопки управления состоянием зоны тушения – ПУСК, СТОП, УПР. АВТ., СБРОС – по нажатию которых происходит соответственно запуск, остановка пожаротушения, включение/отключение автоматики МПТ, сброс пожара в данном направлении.
Кроме этого, в каждом направлении имеется цифровой индикатор, отображающий отсчет задержки времени до запуска тушения (подачи пускового импульса на устройства пожаротушения). Рядом с этим индикатором расположены кнопки управления задержкой, позволяющие увеличить время до пуска тушения либо обнулить время задержки для пуска тушения немедленно.
Переключение режимов ПТ, изменение состояния зоны с тушением, нажатие кнопок на ПДУ-ПТ сопровождаются различными звуковыми сигналами:
- Пожар – непрерывный сигнал с медленно изменяющейся частотой;
- До запуска ПТ больше 15 с – писк с периодом повторения 2 с;
- До запуска ПТ больше 5, но меньше 15 с – писк с периодом повторения 1 с;
- До запуска ПТ меньше 5 с – писк с периодом повторения 0,5 с;
- Тушение – непрерывный сигнал (сирена) с быстро изменяющейся частотой;
- Уведомление о нетревожном событии – короткий писк;
Отказ принятия карты, неуспешное прописывание карты, нажатие на кнопки при заблокированной клавиатуре и нажатие на незадействованные кнопки – длинный писк.
Кнопка «Звук» выключает текущую тревожную сигнализацию (Пожар, Тушение). При поступлении нового тревожного сигнала звук снова включается.
R3-Рубеж-ПДУ-ПТ имеет функцию ограничения доступа к органам управления – в переднюю панель пульта встроен считыватель карт. Блокировка/разблокировка кнопок управления производится с использованием бесконтактных карт доступа типа Em-Marine. При отсутствии приписанных карт блокировки клавиатура остается всегда разблокирована.
