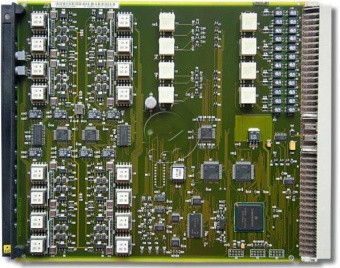

HiPath 4000 STHC Модуль 16 UP0/E и 4 S0 (BRI)

Номер по каталогу: L30220-Y600-A257 , L30220-Y600-C257 , L30220-Y600-K356 , L30220-Y600-K257 , L30220-Y601-H257 , L30220-Y601-H356
Заводской номер: S30810-Q2177-X , S30810-Q2169-X
HiPath 4000 STHC Модуль 16 интерфейсов UP0/E и 4 интерфейса S0 (BRI)

Модуль STHC поддерживает 4 интерфейса S0 (BRI) и 16 двухпроводных цифровых Up0/E-интерфейса для подключения системных телефонов OptiSet,OptiPoint и OpenStage к АТС HiPath4000.

Функционал Up0/E-интерфейса модуля STHC:
- каждый интерфейс имеет базовый контур с двумя B-каналами (64Кбит/сек. каждый) для передачи голосовой информации и данных, а также один D-канал (16 Кбит/сек.). К каждому порту могут быть подключены максимум два Up0/E-терминала плюс дополнительное оборудование;
- терминалы с Up0/E-интерфейсом могут подключаться напрямую, а терминалы с S0- интерфейсом посредством TA-S0 (оконечного адаптера S0);
- удаленную подачу напряжения -48В через Up0/E к устройствам можно активировать и деактивировать для каждого порта в отдельности;
- встроенная защита от коротких замыканий;
- максимальное расстояние от модуля STHC до терминала зависит от типа используемого кабеля и не может превышать 1000 м;
- поддерживаются только ID функции 1 (отсутствуют маршрутизация и удаленная функциональность).

Функционал цифрового четырехпроводного S0-интерфейса модуля STHC поддерживается в магистральном и абонентском режимах.
Магистральный режим (TMD):
- максимальная длина кабеля в режиме составляет примерно 1000 м;
- тактовый генератор в режиме задается на любом S0-интерфейсе;
- отсутствие питания -40В;
- поддерживается только трафик "точка-точка".
Абонентский режим:
- максимальная длина кабеля в режиме: удлиненная шина или короткая шина примерно 500 м;
- поддерживаются оба типа трафика: "точка-точка" и "точка-мультиточка".
