HiPath 4000 DIUT2 ISDN-модуль 2 потока E1 (S2, PRI)

Номер по каталогу: L30220-Y600-A390 , L30220-Y600-C390 , L30220-Y600-K390 , L30220-Y601-H390 , L30220-Y601-B390
Заводской номер: S30810-Q2226-X200

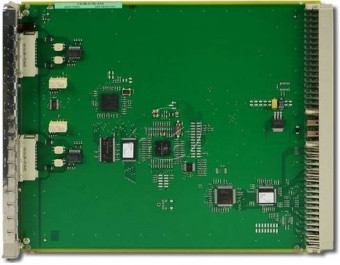

HiPath 4000 DIUT2 ISDN-модуль 2 потока E1 (S2, PRI)

Модуль HiPath 4000 DIUT2 предназначен для подключения АТС HiPath4000 с версии V.3.0 к телефонным сетям общего и частного пользования по 2-м потокам Е1 (S2, PRI) c 60 цифровыми каналами. Суммарная скорость передачи, включая сигнализацию и синхронизацию, составляет 2048 Мбит/с.

DIUT2 оснащена двумя интерфейсами, к которым подсоединяются кабели или адаптеры, и двумя светодиодными индикаторами, отражающими состояние платы. Питание +5В ± 5% осуществляется через заднюю панель, требуемое дополнительно напряжение +1.5В и +3.3В поступает через встроенные регуляторы.

Модуль DIUT2 поддерживает способы соединения по медным проводам (75 и 120 Ом) и оптоволоконный:
- для подключения оптоволокна к передней панели модуля используется один из трех типов адаптера AMOM. DIUT2 обеспечивает два типа оптоволоконного соединения (одномодовый и многомодовый). Доступ производится через оптоволоконный интерфейс с передней панели (разъем 15 Sub-D);
- для подключения медных проводов используются две пары линий, составляющих физический интерфейс каждого порта платы:одна пара для приёма, другая пара для передачи сигнала. Подключение происходит посредством двух 15-штырьковых разъемов Sub-D, расположенных с передней стороны модуля. Выбор подходящего оконечного сопротивления производится программным путем. При использовании коаксиальных линий передачи необходимо выбрать линейное сопротивление в 75 Ом, для защищенных линий с витой парой используется сопротивление 120 Ом.
