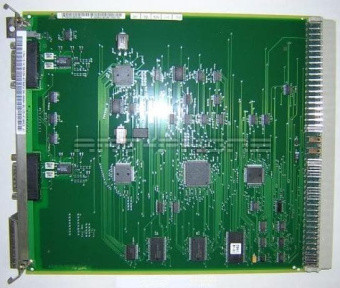

HiPath 4000 DIUN2 ISDN-модуль 2 потока E1 (S2, PRI)

Номер по каталогу: L30220-Y600-A231 , L30220-Y600-K231 , L30220-Y601-H231 , L30220-Y600-C231
Заводской номер: S30810-Q2196-X
HiPath 4000 DIUN2 ISDN-модуль 2 потока E1 (S2, PRI)

Модуль HiPath 4000 DIUN2 предназначен для подключения АТС HiPath4000 к телефонным сетям общего и частного пользования по 2-м потокам Е1 (S2, PRI) c 60 цифровыми каналами и поддержкой R1.5 и R2.Также DIUN2 поддерживает опцию Nx64Kbit. Суммарная скорость передачи, включая сигнализацию и синхронизацию, составляет 2048 Мбит/с.

Модуль DIUN2 поддерживает способы соединения по медным проводам (75 и 120 Ом) и оптоволоконный:
- для подключения оптоволокна к передней панели модуля используется один из трех типов адаптера AMOM. DIUN2 обеспечивает два типа оптоволоконного соединения (одномодовый и многомодовый). Доступ производится либо к обоим портам через старый интерфейс задней панели, либо через оптоволоконный интерфейс с передней панели (разъем 15 Sub-D);
- для подключения медных проводов используются две пары линий, составляющих физический интерфейс каждого порта платы:одна пара для приёма,другая пара для передачи сигнала. Подключение происходит посредством двух 15-штырьковых разъемов Sub-D, расположенных с передней стороны модуля.Выбор подходящего оконечного сопротивления производится программным путем. При использовании коаксиальных линий передачи необходимо выбрать линейное сопротивление в 75 Ом, для защищенных линий с витой парой используется сопротивление 120 Ом.
