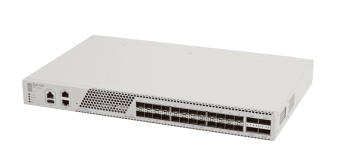

MES5324 Коммутатор 24 порта SFP+, 4 порта QSFP+

Кол-во портов UPLINK	4
Особенности	–
MAC таблица	64K
Уровень коммутатора	L3
Кол-во портов DOWNLINK	24
Скорость DOWNLINK	10G
Установка в стойку	1U
Разъем для АКБ	–
PoE	–
Кол-во устройств в стеке	8
Питание	2 смен.БП
Тип UPLINK	40G
В реестре Минпромторга (ТОРП)	Да
Тип DOWNLINK	SFP+
Размер коробки ШхВхГ, мм	520 x 85 x 400
Вес брутто, кг	4.72

MES5324 коммутатор агрегации с функционалом L3

Ключевые особенности

Пропускная способность 800 Гбит/с
Неблокируемая коммутационная матрица
24 порта 10G, 4 порта 40G
Коммутатор уровня L3
Стекирование до 8 устройств
Резервирование источников питания
Дублированная система вентиляции
Front-to-Back вентиляция

Коммутатор MES5324 имеет два слота для установки модулей питания. На выбор доступны модули 48V DC или 220V AC. Часто операторы связи устанавливают оба типа модуля для надежного резервирования электропитания. Возможна горячая замена модулей питания

Функционал MES5324 значительно расширен. В части L3 поддерживается VRRP, динамическая маршрутизация RIP, OSPF. Разработчики Элтекс вносят корректировки в roadmap исходя из пожеланий операторов связи. В результате сегодня MES5324 получает самые положительные отзывы.

Тестирование проводилось с целью оценки возможности использования оборудования ООО «Предприятие «Элтекс» MES5324 в качестве коммутатора уровня агрегации.

Устройство	Модель	Роль в сети
Коммутатор 24 порта 10G, 4 порта 40G	MES5324: 24x10GE (SFP+) или 24x1GE (SFP+), 4x10G (QSFP); AC; исполнение 19'', стекируемый	Коммутатор уровня агрегации

MES5324: (данные получены с официального сайта производителя):

Компания основана в 1992 году и имеет более 20 лет опыта разработки и производства оборудования.

Всё оборудование, которое производится предприятием, разработано исключительно специалистами компании.

На предприятии осуществляется полный цикл разработки, включая разработку схем, дизайна плат, написание программного обеспечения и производство опытных образцов оборудования1

На тестирование была предоставлена топовая версия линейки MES.

Коммутаторы MES5324 - это высокопроизводительные устройства, оснащенные интерфейсами 10GBASE-X, 40GBASE-X и предназначенные для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД) (в качестве Top-of-Rack или End-of-Row коммутаторов).

Порты устройства поддерживают работу на скоростях 10 Гбит/с (SFP+), 40 Гбит/с (QSFP) или 1 Гбит/с (SFP), что обеспечивает гибкость в использовании и возможность постепенного перехода на более высокие скорости передачи данных. Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальных нагрузках, сохраняя при этом минимальные и предсказуемые задержки на всех типах трафика.

Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.

Дублированные вентиляторы и источники питания постоянного или переменного тока в сочетании с развитой системой мониторинга аппаратной части устройства позволяют получить высокие показатели надежности. Устройства имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойность функционирования сети оператора.

Коммутатор выполнен в металлическом корпусе форм-фактора 19”/1U. Благодаря высокой скорости и неблокируемой коммутации (800 Гбит/сек), коммутаторы MES5324 обеспечивают максимальную производительность передачи данных и хорошо подходят для модернизации существующей сети к 10 гигабитным скоростям или построения новой.

Управляемый коммутатор MES5324 позволяет реализовать расширенные сервисы в локальных сетях крупных и средних предприятий, в сетях филиалов. Данная модель поддерживает стекирование в составе базовой комплектации, позволяя создавать легко управляемые структуры из восьми и менее устройств. Управление коммутатором осуществляется через любой интерфейс командной строки, SNMP или web-браузер.

Восходящие интерфейсы представлены 4 портами 40G (QSFP+), используемыми для стекирования и передачи агрегированного трафика.

Проверка возможности настройки и управлением устройством через CLI проверка функционирования технологий коммутации в ЛВС, проверка функционирования в ЛВС; проверка работоспособности в реальных условиях, с реальной нагрузкой посредством переключения на него шлюзов сегментов сетей с одного из существующего коммутатора ядра (cisco 4500) в здании управления ОАО «Генерирующая компания».

При распаковке и первичном осмотре коммутатора не выявлено ни каких нареканий. Монтаж прошел успешно, без сложностей.

Настройка устройства возможна как непосредственно через console (serial), так и удаленно (telnet, ssh).

Оборудование настраивалось в качестве коммутатора уровня ядра для использования в реальных условиях.

Первым делом было произведено обновление ПО коммутатора до последней версии. Прошивка была скачана с сайта производителя. Обновление ПО устройства прошло успешно, без каких-либо проблем.

Принцип конфигурирования устройства, в том числе и синтаксис команд, максимально похож на принцип конфигурирования оборудования Cisco аналогичного уровня.

Коммутатор был подключен к Cisco 4500, который выполняет функции коммутатора ядра. Совместимость работы в составе группы коммутаторов Cisco подтверждена, никаких проблем по совместимости не обнаружено.

Тест работоспособности в реальных условиях прошел успешно. Жалоб от пользователей о проблемах в работе сети и т.п. не поступало.

Сравнительные характеристики оборудования MES5324 и оборудования Cisco4500.

	MES5324	WS-C4500X
Пропускная способность	800Гбит/с	800 Гбит/с
RAM	4GB	4GB

На основании результатов тестирования, можно сделать вывод о соответствии оборудования ООО «Предприятие «Элтекс» MES5324 заявленному функционалу, необходимому для построения корпоративных LAN сетей и использовать его в качестве коммутатора агрегации.

Нет статистики по «отказам». Неизвестно на сколько надежны данные устройства.

На сайте производителя присутствует документация по настройке сетевого оборудования и база знаний.

Поддержка пользователей активна и дружелюбна. На web ресурсе производителя имеется база знаний, которая позволяет получать последней версии ПО и различного рода инструкций по настройке и апгрейду устройств.

Низкая стоимость оборудования (относительно аналогов).

Интерфейсы

24x10GBASE-R(SFP+)/1000BASE-X (SFP)
4x40GBASE-SR4/LR4 (QSFP+)
1x10/100/1000BASE-T (ООВ)
1х10/100/1000BASE-T (In-band management)
1xКонсольный порт RS-232 (RJ-45)

Производительность

Пропускная способность - 800 Гбит/с
Производительность на пакетах длиной 64 байта¹ - 512,8 MPPS
Объем буферной памяти - 4 Мбайт
Объем ОЗУ (DDR3) - 4 Гбайт
Объем ПЗУ (NAND) - 2 Гбайт
Таблица MAC-адресов - 65536
Количество ARP-записей² - 7748
Таблица VLAN - 4094
Количество L2 Multicast-групп - 4091
Количество правил SQinQ - 1982 (ingress/egress)
Количество правил ACL - 1982

Количество маршрутов L3 IPv4 Unicast³ - 7744
Количество маршрутов L3 IPv6 Unicast³ - 1942
Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)³ - 3876
Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)³ - 1006
Количество VRRP-маршрутизаторов - 50
Максимальный размер ECMP- групп - 64
Количество VRF - 16 (включая VRF по умолчанию)
Количество L3-интерфейсов - 2048
Link Aggregation Groups (LAG) - 48
Качество обслуживания QoS - 8 выходных очередей для каждого порта
Размер Jumbo-фреймов - Максимальный размер пакетов 10240 байт
Стекирование - 8 устройств

Функции интерфейсов

Защита от блокировки очереди (HOL)
Поддержка обратного давления (Back Pressure)
Поддержка Auto MDI/MDIX
Поддержка сверхдлинных кадров (Jumbo Frames)
Управление потоком (IEEE 802.3X)
Зеркалирование портов (SPAN, RSPAN)
Стекирование

Функции при работе с MAC-адресами

Независимый режим обучения в каждой VLAN
Поддержка многоадресной рассылки (MAC Multicast Support)
Регулируемое время хранения MAC-адресов
Статические записи MAC (Static MAC Entries)
Логирование событий MAC Flapping

Поддержка VLAN

Поддержка Voice VLAN
Поддержка 802.1Q
Поддержка Q-in-Q
Поддержка Selective Q-in-Q
Поддержка GVRP

Функции L2 Multicast

Поддержка профилей Multicast
Поддержка статических Multicast-групп
Поддержка IGMP Snooping v1,2,3
Поддержка IGMP Snooping Fast Leave на основе хоста/порта
Поддержка Pim-Snooping
Поддержка функции IGMP proxy-report
Поддержка MLD Snooping v1,2
Поддержка IGMP Querier
Поддержка MVR

Функции L2

Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
Поддержка RSTP (Rapid Spaning Tree Protocol, IEEE 802.1w)
Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
Поддержка STP Multiprocess
Поддержка PVSTP+
Поддержка RPVSTP+
Поддержка Spanning Tree Fast Link option
Поддержка STP Root Guard
Поддержка STP Loop Guard
Поддержка BPDU Filtering
Поддержка STP BPDU Guard
Поддержка Loopback Detection (LBD) на основе VLAN
Поддержка ERPS (G.8032v2)
Поддержка Flex-link
Поддержка Private VLAN, Private VLAN Trunk
Поддержка Layer 2 Protocol Tunneling (L2PT)

Функции L3

Статические IP-маршруты
Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP⁴ (IPv4 Unicast, IPv4 Multicast, IPv6 Unicast)
Поддержка протокола BFD (для BGP)
Address Resolution Protocol (ARP)
Поддержка Proxy ARP
Поддержка маршрутизации на основе политик - Policy-Based Routing (IPv4)
Поддержка протокола BFD
Поддержка протокола VRRP
Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
Балансировка нагрузки ECMP
Поддержка функции IP Unnumbered
Поддержка протокола GRE
Поддержка VRF Lite

Функции Link Aggregation

Создание групп LAG
Объединение каналов с использованием LACP
Поддержка LAG Balancing Algorithm
Поддержка Multi-Switch Link Aggregation Group (MLAG)

Функции обеспечения безопасности

Защита от несанкционированных DHCP-серверов (DHCP Snooping)
Опция 82 протокола DHCP
IP Source Guard
Dynamic ARP Inspection
First Hop Security
Поддержка sFlow
Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса
Проверка подлинности по портам на основе 802.1x
Guest VLAN
Система предотвращения DoS-атак
Сегментация трафика
Фильтрация DHCP-клиентов
Предотвращение атак BPDU
Фильтрация NetBIOS/NetBEUI
PPPoE Intermediate Agent

Поддержка Ipv6

Функциональность IPv6 Host
Совместное использование IPv4, IPv6

Сервисные функции

Виртуальное тестирование кабеля (VCT)
Диагностика оптического трансивера
Green Ethernet

Основные функции качества обслуживания (QoS)

Статистика QoS
Ограничение скорости на портах (shaping, policing)
Поддержка класса обслуживания 802.1p
Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
Управление полосой пропускания
Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
Три цвета маркировки
Назначение меток CoS/DSCP на основании ACL
Назначение меток VLAN на основании ACL
Настройка приоритетов 802.1p для VLAN управления
Перемаркировка DSCP to CoS, CoS to DSCP
Назначение меток 802.1р, DSCP для протокола IGMP

OAM

802.3ah Ethernet Link OAM
802.1ag Connectivity Fault Management (CFM)
802.3ah Unidirectional Link Detection
(протокол обнаружения однонаправленных линков)

ACL (Списки управления доступом)

L2-L3-L4 ACL (Access Control List)
Поддержка Time-Based ACL
IPv6 ACL
ACL на основе:
Порта коммутатора
Приоритета 802.1p
VLAN ID
EtherType
DSCP
Типа протокола
Номера порта TCP/UDP
Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции управления

Загрузка и выгрузка конфигурационного файла по TFTP/SCP/ SFTP
Перенаправление вывода команд CLI в произвольный файл на ПЗУ
Протокол SNMP
SNTP (Simple Network Time Protocol)
NTP (Network Time Protocol)
Интерфейс командной строки (CLI)
Web-интерфейс
Syslog
Traceroute
LLDP (802.1ab) + LLDP MED
Возможность обработки трафика управления с двумя заголовками 802.1Q
Поддержка авторизации вводимых команд с помощью сервера TACACS+
Управление доступом к коммутатору – уровни привилегий для пользователей
Блокировка интерфейса управления
Локальная аутентификация
Фильтрация IP-адресов для SNMP
Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
Функция Change of Authorization (CoA)
Сервер SSH, сервер Telnet
Клиент SSH, клиент Telnet
Удаленный запуск команд посредством SSH
Поддержка SSL
Поддержка макрокоманд
Журналирование вводимых команд
Системный журнал
Автоматическая настройка DHCP
DHCP Relay (Option 82)
DHCP Option 12
DHCPv6 Relay, DHCPv6 LDRA (Option 18,37)
Сервер DHCP
Добавление тега PPPoE Circuit-ID
Команды отладки
Механизм ограничения трафика в сторону CPU
Шифрование пароля
Восстановление пароля
Ping (поддержка IPv4/IPv6)
Сервер DNS (Resolver)

Функции мониторинга

Статистика интерфейсов
Удаленный мониторинг RMON/SMON
Поддержка IP SLA
Мониторинг загрузки CPU по задачам и по типу трафика
Мониторинг загрузки оперативной памяти (RAM)
Мониторинг температуры
Мониторинг TCAM

Стандарты MIB/IETF

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
RFC 1212 Concise MIB Definitions
RFC 1213 MIB II
RFC 1215 MIB Traps Convention
RFC 1493, 4188 Bridge MIB
RFC 1157, 2571-2576 SNMP MIB
RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
RFC 1271,1757, 2819 RMON MIB
RFC 2465 IPv6 MIB
RFC 2466 ICMPv6 MIB
RFC 2737 Entity MIB
RFC 4293 IPv6 SNMP Mgmt Interface MIB
Private MIB
RFC 3289 DIFFSERV MIB
RFC 2021 RMONv2 MIB
RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
RFC 2668 802.3 MAU MIB
RFC 2674, 4363 802.1p MIB
RFC 2233, 2863 IF MIB
RFC 2618 RADIUS Authentication Client MIB
RFC 4022 MIB для TCP
RFC 4113 MIB для UDP
RFC 2620 RADIUS Accounting Client MIB
RFC 2925 Ping & Traceroute MIB
RFC 768 UDP
RFC 791 IP
RFC 792 ICMPv4
RFC 2463, 4443 ICMPv6
RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
RFC 793 TCP
RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
RFC 826 ARP
RFC 854 Telnet
МЭК 61850

Физические параметры и параметры окружающей среды

Питание:
100-240 В AC, 50-60 Гц;
36-72 В DC


Варианты питания:
один источник питания постоянного или переменного тока;
два источника питания постоянного или переменного тока, с возможностью горячей замены


Максимальная потребляемая мощность - 107 Вт
Тепловыделение - 107 Вт
Аппаратная поддержка Dying Gasp - нет
Рабочая температура окружающей среды - От 0 до +45⁰С
Температура хранения - от -50 до +70⁰ С
Рабочая влажность - Не более 80%
Охлаждение - Front-to-Back, 4 вентилятора
Исполнение - 19", 1U
Размеры (ШхВхГ): 430х44x298 мм
Масса - 3,95 кг

---

¹ Значение указано для односторонней передачи
² Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
³ Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
⁴ Поддержка протокола BGP предоставляется по лицензии
