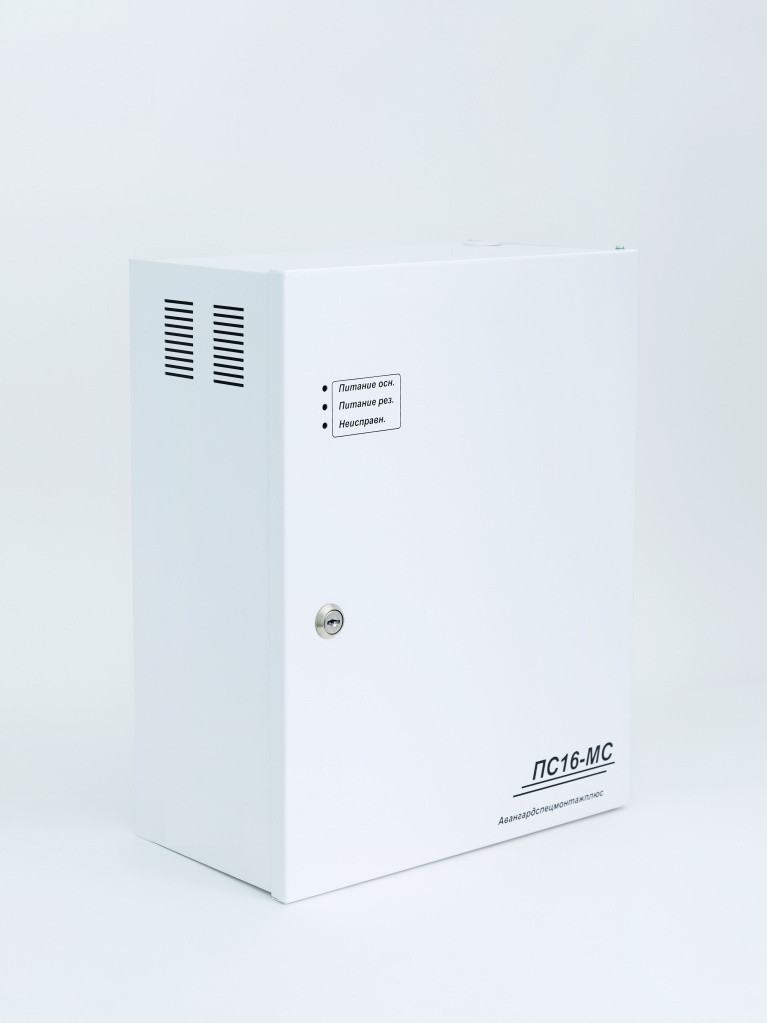

Прибор приемно-контрольный пожарный и управления «ПС16-МС»

ППКПУ ПС16-МС - прибор, выполняющий контроль 16-ти шлейфов пожарной сигнализации, 1-го технологического шлейфа для контроля исправности внешнего источника питания, управление и контроль внешними исполнительными устройствами c помощью 4-х релейных выходов и 4-х выходов с контролем целостности цепи на обрыв и короткое замыкание. Имеет собственный встроенный источник питания.
Для полноценной работы в составе системы обязательно должны присутствовать: ППКПУ ПС16МС и выносной пульт индикации ВПИ-ЦИ.
Дополнительно, для расширения функционала системы, могут входить следующие компоненты:
 Выносной пульт индикации ВПИ-ЕИ;
 Шлейфовый модуль расширения ШМР-16.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Диапазон напряжений основного питания от сети переменного тока частотой 50±0,5 Гц, - 187-253 В;
 Потребляемая мощность от сети переменного тока, не более - 80 Вт;
 Номинальный ток нагрузки встроенного блока питания, не более - 4 А;
 Резервный источник питания - одна АКБ, устанавливаемая внутри корпуса, номинальным напряжением 12 В, ёмкостью 7-28 А/ч;
 Ток заряда АКБ, не более -1,5 А;
 Минимальное напряжение на АКБ, при котором происходит её отключение от источника питания 10,5 В;
 Минимальное напряжение на АКБ, воспринимаемое как её наличие 8,0±0,5 В;
 Время технической готовности прибора к работе после подачи внешнего питания, не более -15 секунд;
 Ток, потребляемый от резервного источника питания (АКБ), без учёта внешних потребителей (извещателей, оповещателей и т.п.), не более:
- в дежурном режиме -150 мА,
- в режиме «Пожар» - 200 мА.����
 Количество шлейфов пожарной сигнализации - 16 шт;
 Напряжение питания шлейфа без подключенных извещателей в состоянии «Норма» - 12 В;
 Максимальный ток в каждом шлейф пожарной сигнализации для питания активных извещателей в дежурном режиме - 5 мА;
 Ток в шлейфе пожарной сигнализации, при превышении которого прибор фиксирует его состояние как «Неисправность» (короткое замыкание) - 35 мА;
 Количество шлейфов для контроля исправности внешнего источника питания (КИП) - 1 шт;
 Напряжение питания шлейфа КИП при отключённом оконечном элементе - 3,3 В;
 Количество настраиваемых выходов управления устройствами оповещения и эвакуации с контролем целостности линии, выходным напряжением 24 В, максимальным током в каждой линии до 2 А (но не более 2 А суммарного тока по всем четырем выходам) -��4шт;
 Количество настраиваемых выходов (в том числе «Пожар», «Неисправность») типа переключаемые «сухие контакты» без контроля целостности линии с коммутируемым током до 1 А при постоянном напряжении до 30 В����- 4 шт;
 Выходы питания вспомогательного слаботочного оборудования напряжением 24 В, ток нагрузки каждого - не более 0,5 А- 2 шт;
 Количество входов линий связи интерфейса RS485 - 2 шт;
 Скорость обмена данными по линии связи RS485 - 19200 бит/с;
 Формат информационно - логического обмена по линии связи RS485����1 стоповый бит, без паритета;
 Максимальная длина каждой линии связи без использования дополнительных компонентов (усилителей, репитеров и т.п.) - 1200 м;
 Количество извещений, хранящихся в энергонезависимой памяти прибора, до����10000 шт;
 Габаритные размеры корпуса, не более - 380х305х160 мм;
 Масса, не более - 5 кг;
 Диапазон рабочих температур от 0 до +40 º С;����
 Максимальная относительная влажность при температуре до +40оС, 93%;
 Степень защиты, обеспечиваемая оболочкой прибора - IP30 по ГОСТ 14254;
 Класс жесткости по устойчивости к электромагнитным помехам - 2;
 Группа исполнения по устойчивости к механическим воздействиям - LX по ГОСТ 12997;
 Вероятность возникновения отказа за 1000 часов непрерывной работы, не более - 0,01;
 Средняя наработка на отказ, не менее - 40000 часов;����
 Среднее время восстановления, не более - 6 часов;
 Срок службы, не менее - 10 лет;
 Содержание драгоценных металлов - не содержит.

Потребляемый ток	– в дежурном режиме – 150 мА, – в режиме «Пожар» – 200 мА.
Степень защиты	обеспечиваемая оболочкой прибора - IP30 по ГОСТ 14254.
Напряжение питания	12 В.
Вес, кг	не более 5 кг.
Габаритные размеры	380х305х160 мм.
