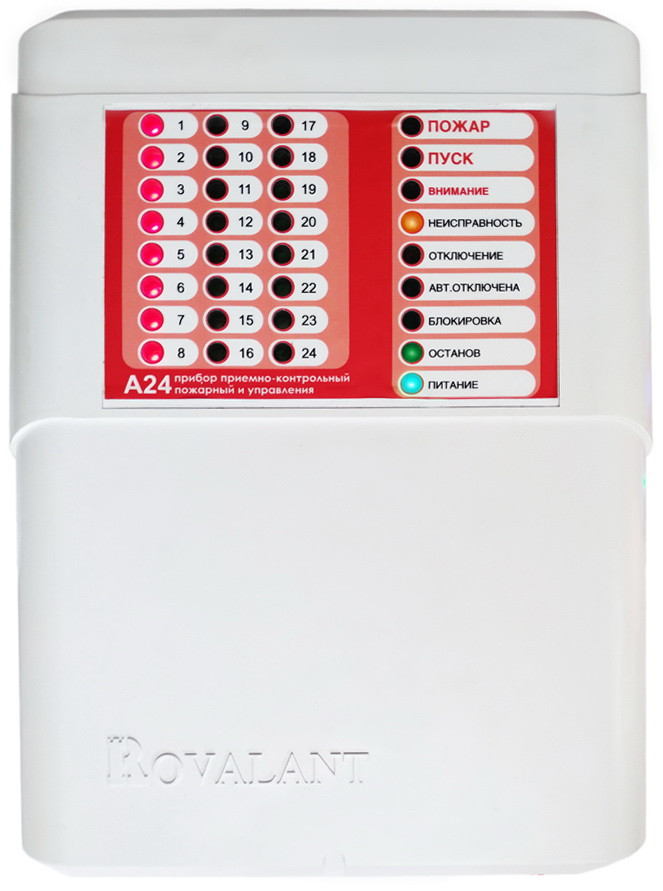

Приборы приёмно-контрольные пожарные и управления ППКПиУ А24 и А24E
Цену уточняйте
- В наличии
- Только оптом
- Код: 0207432
- +375 (44) 598-09-83
- +375 (29) 125-58-47
- +375 (29) 652-49-92
Заказ только по телефону
Приборы выпускаются в следущих исполнениях:
- А24/2, А24/2E – обеспечивают контроль одного адресного либо 2-х неадресных шлейфов;
- А24/4, А24/4Е – обеспечивают контроль одного адресного и 2-х неадресных либо только 4-х неадресных шлейфов;
- А24/6, А24/6Е – обеспечивают контроль одного адресного и 4-х неадресных либо только 6-ти неадресных шлейфов;
- А24/8, А24/8E – обеспечивают контроль одного адресного и 6-ти неадресных либо только 8-ми неадресных шлейфов.
Приборы, имеющие в маркировке букву "E" дополнительно оборудованы встроенным выходом ETHERNET для подключения в сеть к системе мониторинга и управления АСУ "Базис".
Приборы обеспечивают:
- комбинированную работу как с адресными так и с неадресными извещателями;
- контроль до 64-x дымовых, тепловых либо ручных адресных извещателей и 6-ти пожарных или технологических неадресных шлейфов либо 8-ми пожарных или технологических неадресных шлейфов с расширением на 8 (на 16) при использовании модуля расширения МР-А24/8 (МР-А24/16);
- управление и контроль исполнительных устройств посредством двух выходов типа «открытый коллектор» с контролем целостности цепи управления;
- управление и контроль исполнительных устройств посредством трех релейных выходов с контролем целостности цепи управления с расширением на 2 при использовании модуля расширения МР-А24/8 или МР-А24/16 и/или на 3 при использовании релейного модуля РМ-А24/3;
- переход в режим «пожар» при фиксировании пожарными извещателями, подключенными к ППКПиУ А24/8 или модулям расширения, превышения количественной величины контролируемого фактора пожара;
- переход в режим «неисправность» при фиксировании неисправности шлейфов и цепей контроля релейных выходов, отсутствия связи с компонентами, неисправности компонентов, а также при коротком замыкании либо обрыве линий связи с ними;
- возможность программной установки критерия перехода в режим «пожар» в зависимости от количества сработавших извещателей;
- наличие встроенного календаря и часов реального времени;
- наличие двух режимов управления пожарной автоматикой – автоматического и ручного (дистанционного);
- наличие функции контроля внутреннего состояния ППКПиУ А24/8 и подключенных к нему модулей;
- наличие встроенной функции ручного отключения неисправных шлейфов, адресных извещателей, цепей контроля реле, пожарных зон и направлений автоматики;
- установку задержки на запуск устройств пожарной автоматики (далее - УПА) от 0 до 600 секунд;
- установку длительности импульса управления УПА от 1 секунды до «постоянно»;
- отображение состояния и управление функциями ППКПиУ А24/8 и подключенными устройствами посредством подключенной выносной панели управления ВПУ-А24/700 и панелей индикации ПИУ-А24Б, ПИУ-А24Р, ПИУ-А24А;
- отображение состояния шлейфов ППКПиУ А24/8 и модулей расширения, а также общего состояния ППКПиУ А24/8 и их режимов работы посредством встроенных светодиодных индикаторов;
- оповещение об изменении состояния ППКПиУ А24/8 и компонентов посредством встроенных звуковых индикаторов на ППКПиУ А24/8, выносной панели управления и панелях индикации;
- ручное отключение звуковой сигнализации при сохранении световой;
- автоматическое включение звуковой сигнализации при поступлении повторного сигнала о пожаре;
- контроль несанкционированного вскрытия корпуса ППКПиУ А24/8;
- архивирование событий в журналах ППКПиУ А24/8 и ВПУ-А24/700 с возможностью их просмотра на выносной панели управления ВПУ-А24/700 либо посредством ПО «Центр управления А12/А24»;
- защиту от несанкционированного вмешательства в функционирование и изменения настроек и режимов при помощи паролей и электронных ключей;
- питание внешних устройств от встроенного источника бесперебойного питания ППКПиУ А24/8;
- восстановление состояния ППКПиУ А24/8 и состояния всех подключенных компонентов после полного отключения электропитания.
|
Характеристика |
Значение |
||
|---|---|---|---|
| Протокол обмена по адресному шлейфу | XP777 | ||
| Максимальное количество адресных извещателей в адресном шлейфе | 64 | ||
|
Количество контролируемых неадресных шлейфов без использования модулей расширения МР-А24/8, МР-А24/16 |
А24/2, А24/2E |
2 |
|
|
А24/4, А24/4E |
4 |
||
|
А24/6, А24/6E |
6 |
||
|
А24/8, А24/8E |
8 |
||
|
Количество контролируемых неадресных шлейфов с использованием модуля расширения МР-А24/8 |
А24/2, А24/2E |
10 |
|
|
А24/4, А24/4E |
12 |
||
|
А24/6, А24/6E |
14 |
||
|
А24/8, А24/8E |
16 |
||
|
Количество контролируемых неадресных шлейфов с использованием модуля расширения МР-А24/16 |
А24/2, А24/2E |
18 |
|
|
А24/4, А24/4E |
20 |
||
|
А24/6, А24/6E |
22 |
||
|
А24/8, А24/8E |
24 |
||
|
Количество встроенных программируемых системных выходов типа «открытый коллектор» с возможностью контроля целостности подключаемой линии |
2 |
||
|
Характеристики встроенных выходов типа «открытый коллектор» (по постоянному току) |
12 В/ 300мА |
||
|
Количество встроенных программируемых системных релейных выходов с возможностью контроля целостности подключаемой линии управления без использования модулей расширения МР-А24/8, МР-А24/16 и релейного модуля РМ-А24/3 |
3 |
||
|
Количество встроенных программируемых системных релейных с возможностью контроля целостности подключаемой линии управления с использованием модуля расширения МР-А24/8 или МР-А24/16 |
5 |
||
|
Количество встроенных программируемых системных релейных выходов с возможностью контроля целостности подключаемой линии управления с использованием релейного модуля РМ-А24/3 |
6 |
||
|
Количество встроенных программируемых системных релейных с возможностью контроля целостности подключаемой линии управления с использованием модуля расширения МР-А24/8 или МР-А24/16 и релейного модуля РМ-А24/3 |
8 |
||
|
Характеристики встроенных релейных выходов (по постоянному току) при подключении коммутируемого напряжения на контакты реле |
12 В/ 2А 24 В/ 2А |
||
|
Характеристики встроенных релейных выходов (по постоянному току) при подключении коммутируемого напряжения внутрисхемно |
12 В/ 300мА |
||
|
Номинальное напряжение в шлейфе, В |
24 |
||
| Наличие встроенного выхода ETHERNET | А24/2, А24/4, А24/6, А24/8 | отсутствует | |
| А24/2E, А24/4E, А24/6E, А24/8E | в наличии | ||
|
Тип интерфейса связи с ВПУ-А24/700 |
RS485 |
||
|
Скорость обмена данными по линии связи, бит/с |
57600 |
||
|
Максимальная длина линии связи без использования репитеров (усилителей сигнала), м |
1200 |
||
|
Объем журнала извещений |
3900 |
||
|
Напряжение питания, В – от электрической сети переменного тока, В – от резервного источника питания постоянного тока (АКБ), В |
195-253 10,5-14,0 |
||
|
Максимальный ток потребления от АКБ в дежурном режиме без учета внешних подключений, не более, мА |
А24/2, А24/2E |
80 |
|
|
А24/4, А24/4E |
100 |
||
|
А24/6, А24/6E |
120 |
||
|
А24/8, А24/8E |
140 |
||
|
Максимальный ток потребления от АКБ в режиме «пожар» при включении всех выходов управления без учета внешних подключений, не более, мА |
А24/2, А24/2E |
140 |
|
|
А24/4, А24/4E |
160 |
||
|
А24/6, А24/6E |
180 |
||
|
А24/8, А24/8E |
200 |
||
|
Количество выходов для питания внешних устройств |
2 |
||
|
Выходное напряжение питания внешних устройств через выходы питания, В |
11,7-14,3 |
||
|
Максимальный ток, обеспечиваемый ППКПиУ для питания внешних устройств через выходы питания (по каждому выходу), А |
1 |
||
|
Суммарный максимальный ток, обеспечиваемый для питания внешних устройств, А |
А24/2, А24/4, А24/6, А24/8 |
2,5 |
|
| А24/2E, А24/4E, А24/6E, А24/8E | 1 | ||
| Обеспечиваемый ток для заряда АКБ, А | 1,3 | ||
|
Максимальная потребляемая мощность от сети переменного тока в дежурном режиме и в режиме «пожар», не более, В*А |
50 |
||
|
Максимальная емкость АКБ, устанавливаемой в корпус ППКПиУ (при отсутствии модуля расширения), А*ч |
9 |
||
|
Емкость АКБ, подключаемая к ППКПиУ и устанавливаемая в боксе БА-18, А*ч |
17-22 |
||
| Максимальная емкость АКБ, подключаемая к ППКПиУ и устанавливаемая вне его корпуса, А*ч | 40 | ||
| Диапазон температур (при отсутствии конденсации), °С | от -40 до +40 | ||
|
Степень защиты корпуса ППКПиУ |
IP 41 |
||
|
Габаритные размеры корпуса, мм |
283х220х103 |
||
