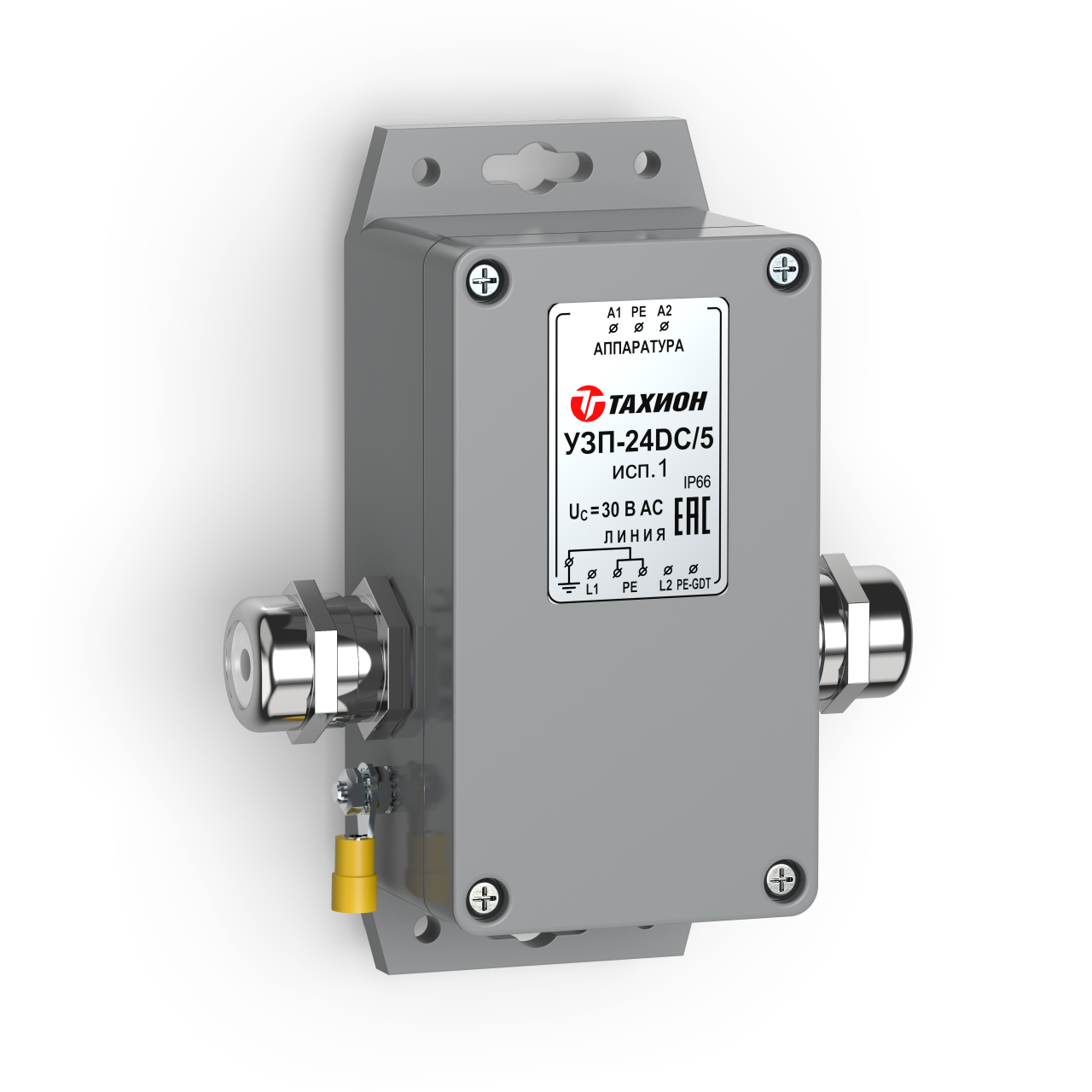

Устройствo защиты цепей вторичного электропитания УЗП-24DC/5 исп.1
Цену уточняйте
- В наличии
- Только оптом
- Код: 0210554
- +375 (44) 598-09-83
- +375 (29) 125-58-47
- +375 (29) 652-49-92
Заказ только по телефону
Уличное устройство защиты для цепей вторичных источников питания 24VDC. Номинальное рабочее напряжение, Un: 24VDC. Макс. длительное рабочее напряжение, Uc: 30VDC. Номинальный рабочий ток In, не более 5А. Номинальный ток разряда (8/20 мкс), In: линия-линия 2,5кА, линия-земля 2,5кА. Суммарный импульсный ток (8/20 мкс) 5кА. Уровень напряжения защиты при In, Up: линия-линия 60V, линия-сигнальная земля 60V, линия-защитная земля 600V. Время срабатывания, менее: линия-линия 10нс, линия-земля 100нс. Конструктивно изделие выполнено в пластиковом пылебрызгозащищенном корпусе и может эксплуатироваться на открытом воздухе либо во влажных помещениях. Кабельные вводы PG11, диаметр кабеля 6 ÷ 10 мм (2 шт.). Диапазон рабочих температур – 55° ÷ +85°С. Степень защиты IP66. Габаритные размеры (с кабельными вводами) 145х105х55мм.
Устройство защиты УЗП-24DC/5 исп.1 предназначено для защиты цепей вторичных источников электропитания распределительных сетей аппаратуры промышленной автоматизации, систем сигнализации и прочих питаемых устройств от импульсных перенапряжений (грозовых, электростатических разрядов и др.). Устанавливается на границе 1 ÷ 2 зон молниезащиты и выше (в соответствии с МЭК 61312-1).
Устройство выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
По техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5.
Степень защиты IP66 в соответствии с ГОСТ 14254-96. Конструктивно УЗП-24DC/5 исп.1 выполнено в пластиковом пылебрызгозащищенном корпусе и может эксплуатироваться на открытом воздухе либо во влажных помещениях. Климатическое исполнение соответствует УХЛ1, 5 ГОСТ 15150.
Габаритные и установочные размеры
Примеры схем подключения
Защита цепей питания устройств, расположенных на одном объекте и имеющих общий контур заземления с системой выравнивания потенциалов
Защита цепей питания устройств, расположенных на удаленных объектах и не имеющих общего контура заземления
Принципиальная схема устройства
| Номинальное рабочее напряжение UN | 24 В DC |
| Макс. длительное рабочее напряжение UС | 30 В DC |
| Рабочий ток IN, не более | 5 A |
| С2 Номинальный ток разряда In (8/20 мкс) Линия-линия / линия-земля |
2,5 / 2,5 кА |
| Суммарный импульсный ток (8/20 мкс) | 5 кА |
| С2 Уровень напряжения защиты UP при In, не более: Линия – линия: (A1) относительно (A2) Линия – земля: (A1, A2) относительно (PE) Линия – земля: (A1, A2, PE) относительно (PE-GDT) |
60В 60В 600В |
| Время срабатывания tA, не болееЛиния-линия / линия-земля | 10 нс / 100 нс |
| Вносим. cопротивление на цепь, не более | 0,2 Ом |
| Вносимая индуктивность на цепь | 20 мкГн |
| Диапазон рабочих температур | – 55°С ÷ +85°С |
| Габаритные размеры | 145х105х55 мм |
| Кабельные вводы | PG11, ∅ кабеля 6 ÷ 10 мм (2 шт.) |
| Сечение подключаемых проводов, не более | 2,5 мм² |
| Вес в упаковке | 300 г |
| Категория испытаний по МЭК 61643-21 | С1, С2 |
| Основные атрибуты | |
|---|---|
| Производитель | Primera |
