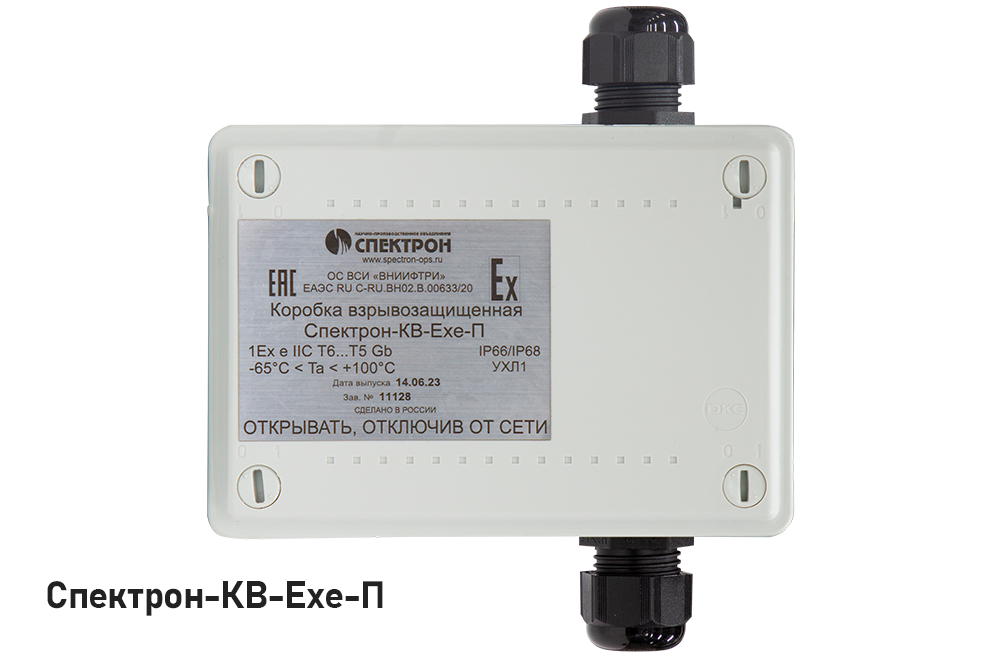

Коробка коммутационная Exe

Взрывозащищенная коробка Спектрон-КВ-Exе относится к устройствам, предназначенным для коммутации (разводки, разветвления) силовых линий и линий связи проводами сечением от 0,5 до 2,5 мм² во взрывоопасных зонах открытых и закрытых объектов

Маркировка взрывозащиты  1Ex eb IIC Т6...T5 Gb  позволяет применять коробку во взрывоопасных зонах «1» и «2» классов (кроме ацетилена) в помещениях и вне помещений на открытых площадках

Рекомендуется для подключения электротехнического оборудования во взрывоопасных зонах, в том числе взрывозащищенных пожарных извещателей с видом взрывозащиты Exm (герметизация компаундом)

Материал корпуса – пластик

Высокая степень пыле- и водозащищенности для серии Спектрон-КВ-Exe - IP66/IP68

Наружные габаритные размеры коробки без кабельных вводов, мм

Спектрон-КВ-Exe-П/У/Т/К

134x94x62

Спектрон-КВ-Exe 134х94х62* (коробки без вводов и клеммников)

134х94х62

Спектрон-КВ-Exe 165х124х84* (коробки без вводов и клеммников)

Спектрон-КВ-Exe 204х159х84* (коробки без вводов и клеммников)

* Кабельные вводы в комплект не входят, приобретаются отдельно.

Кабельный ввод позволяет применять кабели с наружным диметром от 6 до 12 мм

* Клеммные зажимы в комплект не входят, приобретаются отдельно.

Клеммные винтовые зажимы двух типов обеспечивают надежный электрический контакт для проводников, сечением:   от 0,5 до 2,5 мм²

Крышка коробки имеет уплотнительную прокладку по периметру и крепится с помощью 4-х винтов

Количество кабельных вводов определяется исполнением коробки:

• индекс П или У - 2 шт.;
• индекс Т - 3 шт.;
• индекс К - 4 шт;

Новинка! Новые исполнения коробок Спектрон-КВ-Exе - Коробка взрывозащищенная с 16 клеммами:

• Спектрон-КВ-Exe-5-204х159х84. В комплекте 5 кабельных вводов
• Спектрон-КВ-Exe-6-204х159х84. В комплекте 6 кабельных вводов
• Спектрон-КВ-Exe-7-204х159х84. В комплекте 7 кабельных вводов
• Спектрон-КВ-Exe-8-204х159х84. В комплекте 8 кабельных вводов

Количество и тип кабельных зажимов определяется исполнением коробки

По специальному заказу количество клеммных зажимов может быть изменено

Exe

Для монтажа коробки предусмотрены отверстия, изолированные от внутреннего объема

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска изготовителем.

Маркировка взрывозащиты

Максимальное коммутируемое напряжение, В

500

Максимальный коммутируемый ток, А

24

Температурный диапазон, °С

Т6

Т5

–60 ÷ +80

–60 ÷ +95

Степень защиты оболочкой по ГОСТ 14254

Спектрон-КВ-Exe-П/У/Т/К

Спектрон-КВ-Exe 134х94х62

IP66/IP68

Спектрон-КВ-Exe 165х124х84

Спектрон-КВ-Exe 204х159х84

IP56

Климатическое исполнение

УХЛ1

Материал корпуса

Пластик

Тип кабельных вводов

ВМ-Х2

Допустимый наружный диаметр кабеля для кабельного ввода,  мм

6 – 12

Тип клеммных зажимов

винтовые, установка на DIN-рейке

Диаметр зажимаемого проводника, мм²

0,5 – 2,5

Вольтамперная характеристика клеммного зажима, В/А

500/24

Габаритные размеры коробок ДхШхВ, мм (без кабельных вводов)

Спектрон-КВ-Exe-П/У/Т/К

134x94x62

Спектрон-КВ-Exe 134х94х62

165х124х84

Спектрон-КВ-Exe 204х159х84

Крепление крышки

Крышка съемная, фиксируется на 4 винта

Монтаж коробки

 4 крепежных отверстия, изолированных от внутреннего объема коробки

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75

I

Типоразмер коробки

Спектрон-КВ-Exe 134x94x63

165х124х84

204х159х84
