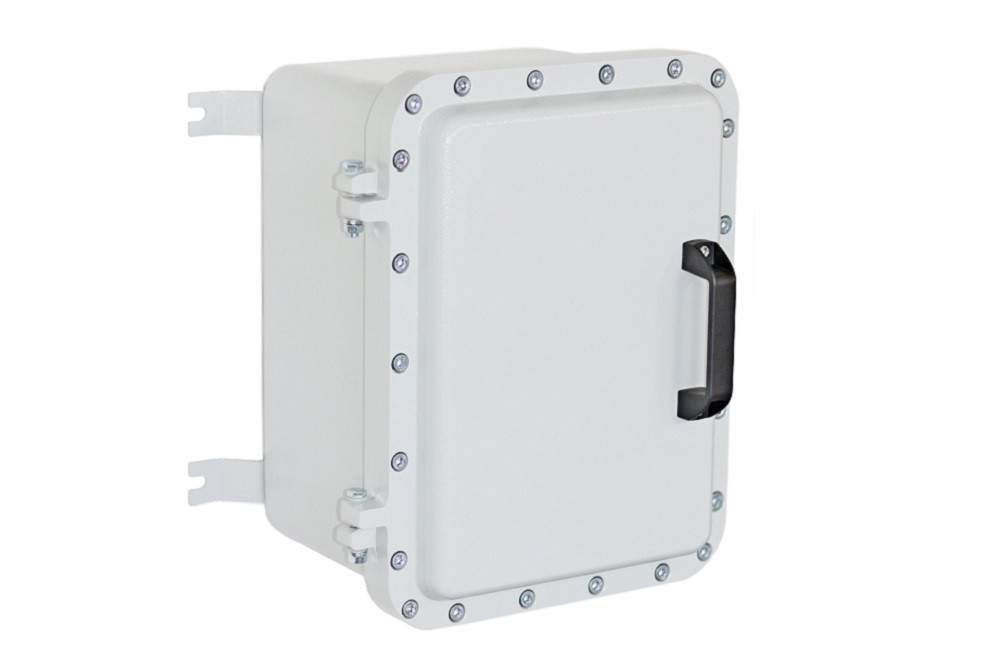

ВЗРЫВОЗАЩИЩЕННАЯ КОРОБКА EXD ИЗ АЛЮМИНИЯ

Взрывозащищенная коробка Спектрон-КВ-Exd-А относится к стационарным устройствам и предназначена для размещения коммутационного, передающего, принимающего, контрольного, управляющего и другого электротехнического оборудования и приборов во взрывоопасных зонах

Маркировка взрывозащиты 1Ex db IIC Т6...Т3 Gb X (кроме ацетилена) / Ex tb IIIC T85°C…T200°C Db X позволяет применять коробку во взрывоопасных зонах «1» и «2» классов в помещениях и на открытых площадках вне помещений

Материал корпуса – алюминиевый сплав с полимерным порошковым покрытием. Рекомендуется для применения во зонах, не содержащих агрессивную среду

Наивысшая степень пыле- и водозащищенности IP66/IP68

Коробка имеет высочайшие характеристики по прочности

Предлагается широкий спектр габаритов корпуса взрывозащищенной коробки, что позволяет подобрать исполнение для максимально эффективного использования ее внутреннего пространства

Для применения на открытой площадке вне помещения производятся утепленные

Крышка коробки имеет уплотнительную прокладку по периметру и крепится с помощью болтов из оцинкованной стали с цилиндрической головкой и шестигранным углублением под ключ

Для удобства монтажа и обслуживания выполнена дополнительная поддержка крышки на корпусе с помощью шарнирных петель

Количество и расположение кабельных вводов оговаривается при заказе. Максимальное количество вводов для каждой стороны коробки смотреть в таблице 2 (вкладка ХАРАКТЕРИСТИКИ). Кабельные вводы в стоимость коробки не входят, полная цена изделия с кабельными вводами уточняется при заказе

Коробка оборудована монтажной панелью для установки оборудования

Степень защиты оболочкой по ГОСТ 14254

К комплектации доступно следующее оборудование:

• Спектрон-РМ-02 - Рама монтажная для монтажа взрывозащищенных коробок Спектрон-КВ-Exd-А 780х690х435, Спектрон-КВ-Exd-А 780х690х325, Спектрон-КВ-Exd-Н 780х690х435, Спектрон-КВ-Exd-Н 780х690х310 и их модификаций с электроподогревом при отсутствии стен или других строительных конструкций;

• Спектрон-РМ-03 - Рама монтажная для монтажа взрывозащищенных коробок Спектрон-КВ-Exd-А 630x440x370, Спектрон-КВ-Exd-А 630x440x270, Спектрон-КВ-Exd-Н 635х465х355, Спектрон-КВ-Exd-Н 635х465х255 и их модификаций с электроподогревом при отсутствии стен или других строительных конструкций.

Предусмотрены места для подключения заземления - на наружной стенке, на внутренней стенке и на внутренней стороне крышки коробки

В основании коробки предусмотрены 4 монтажные проушины для крепления на стене (у коробок большого размера 6 монтажных проушин). Литые коробки из алюминия комплектуются стальными монтажными кронштейнами с проушинами, которые крепятся к днищу коробки

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска изготовителем.

Маркировка взрывозащиты

Материал корпуса

Максимальное коммутируемое напряжение, В

Максимальный коммутируемый ток, А

Температурный диапазон, ºC

Степень защиты оболочкой по ГОСТ 14254

Климатическое исполнение

Крепление крышки

Монтаж коробки

Монтаж внутри корпуса

Заземление

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75

Типоразмеры коробки

Максимальное количество кабельных вводов на разных сторонах коробки

Рис. 1. Наружные и внутренние размеры сварных коробок

Рис. 2. Наружные и внутренние размеры литых коробок

Наименование взрывозащищенной коробки

Размеры, мм

Масса

кг

Наружные

Внутренние

Крепежные

А, мм

В, мм

С, мм

a1, мм

b1, мм

D, мм

E, мм

F, мм

f

Спектрон-КВ-Exd-А 120х120х86 (литая)

120

120

86

75

75

50

70

70

Спектрон-КВ-Exd-А 161х106х86 (литая)

161

106

86

119

63

55

115

60

Спектрон-КВ-Exd-А 204х118х92 (литая)

204

118

92

158

64

55

150

60

Спектрон-КВ-Exd-А 284х184х113 (литая)

284

184

113

206

106

80

200

105

Спектрон-КВ-Exd-А 302х276х151 (литая)

302

276

151

210

205

70

195

170

Спектрон-КВ-Exd-А 302х276х223 (литая)

302

276

223

210

185

136

184

158

Спектрон-КВ-Exd-А 319х219х135 (литая)

319

219

135

248

149

80

230
