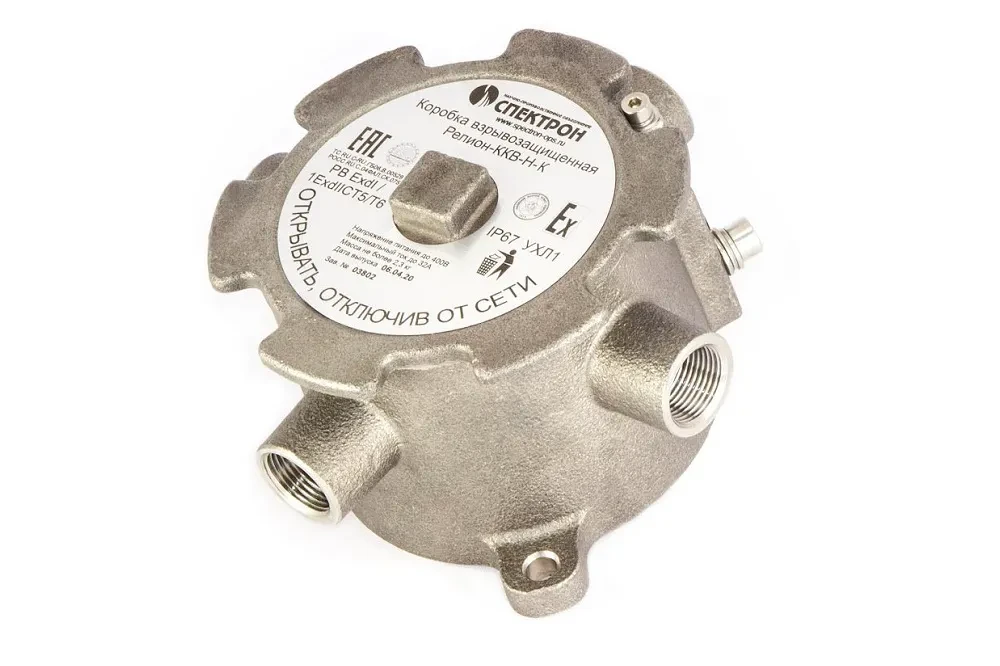

Коробка коммутационная Релион-ККВ-Н

 Взрывозащищенные коммутационные коробки из нержавеющей стали

• Релион-ККВ-Н-П

• Релион-ККВ-Н-У

• Релион-ККВ-Н-Т

• Релион-ККВ-Н-К

Коробка коммутационная взрывозащищенная предназначена для соединения (разводки, разветвления) силовых линий и линий связи проводами сечением 0,08÷2,5 мм² во взрывоопасных зонах открытых и закрытых объектов

Коробка выполнена в соответствии с требованиями на взрывозащищенное оборудование группы I и подгрупп IIА, IIВ, IIС по ГОСТ 31610.0-2019 (IEC 60079- 0:2017) и соответствует маркировке взрывозащиты РВ Ex db I Mb/ 1Ex db IIC T6…T5 Gb/ Ex tb IIIC T85°C…T100°C Db. Корпус коробки Релион-ККВ-Н выполнен из нержавеющей стали и имеет степень защиты не менее (IP66/68) от воздействия внешней среды.

Коробка может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно классификации главы 7.3. ПУЭ (шестое издание), ГОСТ 31610.10- 2012/IEC 60079-10:2002 и других директивных документов, регламентирующих применение оборудования во взрывоопасных зонах. Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории I, IIA, IIВ и IIС.

Используются в системах электропитания, охранной и пожарной сигнализации, промышленной автоматики, управления инженерными системами, связи и телематики

Температурный диапазон эксплуатации коробки составляет от -70 до +95 ºС

Степень защиты оболочкой по ГОСТ 14254

Модельный ряд коробок коммутационных взрывозащищенных Релион-ККВ-Н из нержавеющей стали включает варианты исполнения:

• Релион-ККВ-Н-П-проходная;
• Релион-ККВ-Н-У-угловая;
• Релион-ККВ-Н-Т-тройниковая;
• Релион-ККВ-Н-К-крестовая.

Выбор любой комплектации вводными устройствами: трубная разводка с резьбой G1/2 или G3/4, бронированный кабель с диаметром брони до 12 мм, металлорукав с условным проходом 10 мм или 15 мм

Взрывозащищенная коробка в корпусе из нержавеющей стали особо рекомендуется для объектов с агрессивной средой - химических и нефтехимических производств, а так же для морских нефтяных и газовых добычных платформ, взрывоопасных зон морских портов и объектов с образованием соляного тумана

Гарантийный срок службы 18 месяцев, но не более 24 месяцев со дня выпуска изготовителем

Коробки коммутационные взрывозащищенные Релион-ККВ внесены в номенклатурный

Материал корпуса

Маркировка взрывозащиты

Полезный внутренний объем, см³

Масса, не более, кг

Габаритные размеры, мм

Температурный диапазон эксплуатации, ºС

Степень защиты оболочки, IP

66/68

Вид климатического исполнения по ГОСТ 15150

Напряжение, не более, В

400

Коммутируемый ток, не более, А

32

Сечение зажимаемых проводов, мм²

0,08÷2,5

Срок службы, не менее, лет
