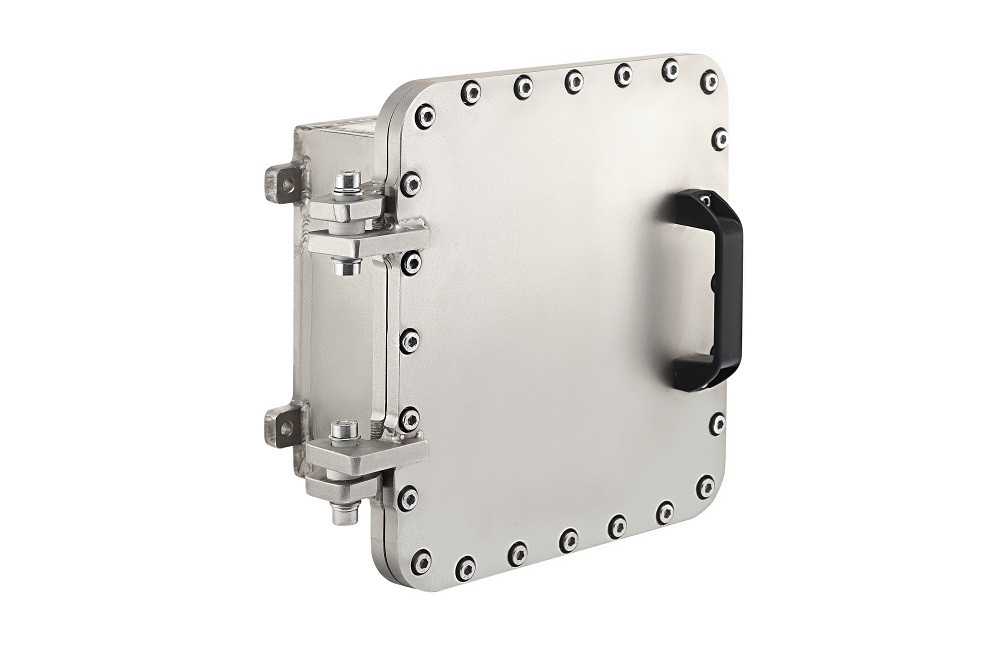

Коробка взрывозащищенная EXD из нержавеющей стали

Взрывозащищенная коробка Спектрон-КВ-Exd-Н относится к стационарным устройствам и предназначена для размещения коммутационного, передающего, принимающего, контрольного, управляющего и другого электротехнического оборудования и приборов во взрывоопасных зонах.

Маркировка взрывозащиты РВ Ex db I Mb X / 1Ex db IIC T6...T3 Gb X (кроме ацетилена) / Ex tb IIIC T85°C...T200°C Db X позволяет применять коробку во взрывоопасных зонах «1», «2», «21» «22» классов в закрытых помещениях и на открытых установках, а также в подземных выработках рудников, шахт и их наземных строениях, опасных по газу (метан) и угольной пыли

Материал корпуса – нержавеющая сталь. Коробка рекомендуется для применения в условиях воздействия щелочных, кислотных и других агрессивных химических сред, в условиях воздействия морской воды и соляного тумана.

Полная пыле- и влагонепроницаемость IP66/IP68 позволяет применять коробку в помещениях с влажностью до 100%, сильной запыленностью, а также на открытых площадках в сложных погодных условиях.

Температурный режим эксплуатации зависит от условий эксплуатации во взрывоопасной среде (категория или группа взрывоопасной смеси) и ограничивается температурой от –70 до  +180 ºС.

Максимальное коммутируемое напряжение составляет 250 В DC или 800 В АС.

Максимальный коммутируемый ток не более 520 А при постоянном напряжении или 57 А при переменном напряжении.

Коробка имеет высочайшие характеристики по прочности

Предлагается широкий спектр габаритов корпуса взрывозащищенной коробки, что позволяет подобрать исполнение для максимально эффективного использования ее внутреннего пространства

Для применения на открытой площадке вне помещения производятся утепленные коробки с подогревом

Крышка коробки имеет уплотнительную прокладку по периметру и крепится с помощью болтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ

Для удобства монтажа и обслуживания выполнена дополнительная поддержка крышки на корпусе с помощью шарнирных петель

Количество и расположение кабельных вводов оговаривается при заказе. Максимальное количество вводов для каждой стороны коробки смотреть в таблице 2 (вкладка ХАРАКТЕРИСТИКИ). Кабельные вводы в стоимость коробки не входят, полная цена изделия с кабельными вводами уточняется при заказе

Коробка оборудована монтажной панелью для установки оборудования

Степень защиты оболочкой по ГОСТ 14254

К комплектации доступно следующее оборудование:

• - рама монтажная для монтажа взрывозащищенных коробок Спектрон-КВ-Exd-А 780х690х435, Спектрон-КВ-Exd-А 780х690х325, Спектрон-КВ-Exd-Н 780х690х435, Спектрон-КВ-Exd-Н 780х690х310 и их модификаций с электроподогревом при отсутствии стен или других строительных конструкций;

• - рама монтажная для монтажа взрывозащищенных коробок Спектрон-КВ-Exd-А 630x440x370, Спектрон-КВ-Exd-А 630x440x270, Спектрон-КВ-Exd-Н 635х465х355, Спектрон-КВ-Exd-Н 635х465х255  и их модификаций с электроподогревом при отсутствии стен или других строительных конструкций

Предусмотрены места для подключения заземления - на наружной стенке, на внутренней стенке и на внутренней стороне крышки коробки

В основании коробки предусмотрены 4 монтажные проушины для крепления на стене (у коробок большого размера  6 монтажных проушин)

Гарантийный срок службы 18 месяцев, но не более 24 месяцев со дня выпуска изготовителем.

Маркировка взрывозащиты

Материал корпуса

Максимальное коммутируемое напряжение, В

Максимальный коммутируемый ток, А

Температурный диапазон, ºC

Степень защиты оболочкой по ГОСТ 14254

Климатическое исполнение

Крепление крышки

Монтаж коробки

Монтаж внутри корпуса

Заземление

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75

Типоразмеры коробки

Максимальное количество кабельных вводов на разных сторонах коробки

Масса

кг

А, мм

В, мм

С, мм

а, мм

b, мм

с, мм

D, мм

E, мм

F, мм

f

М20

М25

М32

М40

М50

М63

М75

М90
