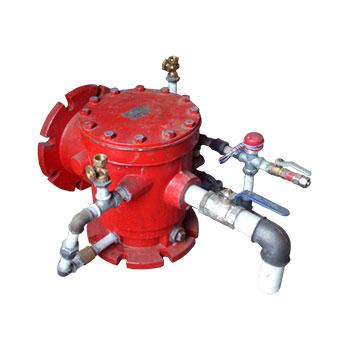

Узел управления спринклерный водозаполненный УУ-С 100 1,2 В-В Ф 14 «Гейзер»

Узел управления спринклерный водозаполненный УУ-С 100 1,2 В-В Ф 14 «Гейзер»
  • Узел управления спринклерный водозаполненный УУ-С 100 1,2 В-В Ф 14 «Гейзер», фото 2

Оптовые и розничные цены уточняйте

  • В наличии
  • Оптом и в розницу
+375445980983
  • +375173802021
  • +375173994123
  • +375445981926
  • +375445981983
Узел управления спринклерный водозаполненный УУ-С 100 1,2 В-В Ф 14 «Гейзер»Узел управления спринклерный водозаполненный УУ-С 100 1,2 В-В Ф 14 «Гейзер»
Оптовые и розничные цены уточняйте
В наличии
+375445980983
  • +375173802021
  • +375173994123
  • +375445981926
  • +375445981983
  • График работы
  • Адрес и контакты
Описание
Информация для заказа
Отзывы о товаре

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Узел управления спринклерный водозаполненный (далее по тексту УУ) с диаметром условного прохода DN (100,150) предназначен для работы в спринклерных установках водяного и пенного пожаротушения; осуществляет подачу огнетушащей жидкости (далее ОТВ) в стационарных автоматических установках; выдает сигналы о своем срабатывании и для включения пожарного насоса.

УУ соответствует климатическому исполнению 1 категории размещения 4 для работы с нижним предельным значением температуры плюс 4°С по ГОСТ 15150-69.

Примеры обозначения:

- узел управления спринклерный с условным диаметром прохода 100 мм, максимальным рабочим давлением 1,2 МПа, для водозаполненного питающего трубопровода, с вертикальным рабочим положением на трубопроводе, фланцевым типом соединением с арматурой, климатического исполнения 1, категории размещения 4, с условным наименованием «Гейзер» -  УУ–С 100/1,2 В-В Ф 14 «Гейзер»;

- узел управления спринклерный с условным диаметром прохода 150 мм, максимальным рабочим давлением 1,2 МПа, для водозаполненного питающего трубопровода, с вертикальным рабочим положением на трубопроводе, фланцевым типом соединением с арматурой, климатического исполнения 1, категории размещения 4, с условным наименованием «Гейзер» - УУ–С 150/1,2 В-В Ф 14 «Гейзер».



2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики приведены в таблице 1.

Таблица 1

Наименование параметра,

Значение

Рабочее давление, МПа

Минимальное

0,14

максимальное

1,2

Коэффициент гидравлических потерь, е,

не более*

DN100

0,0022

DN150

0,0005

Время срабатывания, с, не более**

2

Среднее время восстановления работоспособности клапана, час,

не более

0,5

Назначенный срок службы, лет

20



* Потери напора в узле управления определяются по формуле H=e·Q², где Q

расчетный расход воды, раствора пенообразователя л·сˉ¹ , H - потери напора в метрах вод. ст., е - коэффициент потерь.

** Время срабатывания УУ указано при минимальном давлении. Фактическое время срабатывания зависит от величины рабочего давления и определяется при испытаниях спринклерной системы.

Принцип работы узла управления

При срабатывании оросителя спринклерного от воздействия очага пожара давление в распределительном трубопроводеузла управления и полости клапана снижается, жидкость под избыточным давлением во входном отверстии клапана открывает затвор, затем по кольцевой канавке седла под давлением поступает в сигнальное отверстие и по трубопроводу течет в дренаж. На пути в трубопроводе установлен компенсатор с фиксированным отверстием, что создает дополнительное сопротивление жидкости, чем повышает давление перед сигнализатором давления универсальным. Происходит срабатывание сигнализаторов давления универсальных, контакты переключаются и узел управления переходит в рабочий режим.
