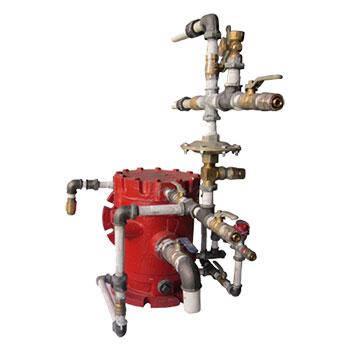

Узел управления спринклерный воздушный УУ–С 150 1,2 Вз-ВФ 14 «Экстракласс» с клапаном КВП
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Узел управления спринклерный водозаполненный (далее по тексту УУ) с диаметром условного прохода DN (100,150) предназначен для работы в спринклерных установках водяного и пенного пожаротушения; осуществляет подачу огнетушащей жидкости (далее ОТВ) в стационарных автоматических установках; выдает сигналы о своем срабатывании и для включения пожарного насоса.
УУ соответствует климатическому исполнению 1 категории размещения 4 для работы с нижним предельным значением температуры плюс 4°С по ГОСТ 15150-69.
Примеры обозначения:
- узел управления спринклерный с условным диаметром прохода 100 мм, максимальным рабочим давлением 1,2 МПа, для водозаполненного питающего трубопровода, с вертикальным рабочим положением на трубопроводе, фланцевым типом соединением с арматурой, климатического исполнения 1, категории размещения 4, с условным наименованием «Гейзер» - УУ–С 100/1,2 В-В Ф 14 «Гейзер»;
- узел управления спринклерный с условным диаметром прохода 150 мм, максимальным рабочим давлением 1,2 МПа, для водозаполненного питающего трубопровода, с вертикальным рабочим положением на трубопроводе, фланцевым типом соединением с арматурой, климатического исполнения 1, категории размещения 4, с условным наименованием «Гейзер» - УУ–С 150/1,2 В-В Ф 14 «Гейзер».
2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики приведены в таблице 1.
Таблица 1
Наименование параметра, |
Значение |
|
Рабочее давление, МПа |
Минимальное |
0,14 |
максимальное |
1,2 |
|
Коэффициент гидравлических потерь, е, не более* |
DN100 |
0,0022 |
DN150 |
0,0005 |
|
Время срабатывания, с, не более** |
2 |
|
Среднее время восстановления работоспособности клапана, час, не более |
0,5 |
|
Назначенный срок службы, лет |
20 |
* Потери напора в узле управления определяются по формуле H=e·Q², где Q
расчетный расход воды, раствора пенообразователя л·сˉ¹ , H - потери напора в метрах вод. ст., е - коэффициент потерь.
** Время срабатывания УУ указано при минимальном давлении. Фактическое время срабатывания зависит от величины рабочего давления и определяется при испытаниях спринклерной системы.
Принцип работы узла управления
При срабатывании оросителя спринклерного от воздействия очага пожара давление в распределительном трубопроводеузла управления и полости клапана снижается, жидкость под избыточным давлением во входном отверстии клапана открывает затвор, затем по кольцевой канавке седла под давлением поступает в сигнальное отверстие и по трубопроводу течет в дренаж. На пути в трубопроводе установлен компенсатор с фиксированным отверстием, что создает дополнительное сопротивление жидкости, чем повышает давление перед сигнализатором давления универсальным. Происходит срабатывание сигнализаторов давления универсальных, контакты переключаются и узел управления переходит в рабочий режим.
