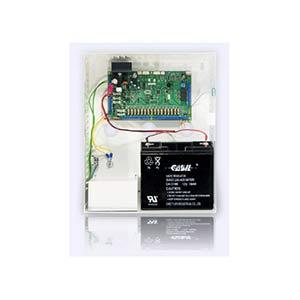

Прибор приёмно-контрольный охранно-пожарный А16-512

Прибор приёмно-контрольный охранно-пожарный А16-512

Прибор приёмно-контрольный охранно-пожарный «А16-512» предназначен для контроля шлейфов охранной и (или) пожарной сигнализации:

• базовый комплект «А16-512» осуществляет контроль от 8-ми до 16-ти шлейфов сигнализации;
• базовый комплект «А16-512» и один модуль расширения АР-16 от 17-ти до 32-х шлейфов сигнализации;
• базовый комплект «А16-512» и два модуля расширения АР-16 от 33-х до 48-ми шлейфов сигнализации.

Индикация состояния системы и шлейфов сигнализации осуществляется на выносных панелях управления с ЖК-дисплеем ВПУ-А-16 и/или на выносных панелях управления со светодиодным табло ВПУ-А-16С.

Приборы «А16-512» поддерживают протоколы передачи данных систем «Алеся», «Молния», «STARS», «Маяк», «CORTEX», «LARS», «Ademco», а также возможность передачи по Ethernet при подключении соответствующего модуля согласования: адаптер GSM, ИС-RF, ИС-ПЦН, ИС-АД, ИС-ETHERNET.

Каналы связи с ПЦН:

• радиоканал 135…175 МГц;
• радиоканал 433,92 МГц;
• занятые абонентские линии ГТС;
• локальная сеть (Ethernet);
• GSM (GPRS, DATA, SMS).

Состав прибора «А16-512»

В случае использования в системах пожарной сигнализации, прибор позволяет формировать сигнал запуска пожарных приборов управления АСПТ с помощью встроенных релейных выходов и выходов дополнительных релейных модулей РМ-64, РМ-64-2, РМ-64-6.

Функциональные возможности:

• Различение 4-х состояний (норма, тревога, тревога датчика, неисправность) для охранных и 5-ти состояний для пожарных шлейфов (норма, внимание, пожар обрыв, КЗ).
• Разбиение шлейфов на независимые зоны в зависимости от комплектации прибора от 1 до 48.
• Гибкое программирование функций и свойств шлейфов 2-мя способами на выбор: с помощью ПЭВМи клавиатуры ВПУ-А-16.
• Формирование извещения «ТРЕВОГА ЧУЖОЙ» при подмене ППКОП в составе АСОС «Алеся».
• Формирование извещения «ТРЕВОГА ВСРЫТИЕ» при обрыве соединительных проводов устройства доступа.
• Контролируемые на «Обрыв» и «КЗ» два независимых выхода для подключения технических средств оповещения (световые, светозвуковые оповещатели и т.п.).
• Встроенный зуммер 80 дБ.
• Кнопка подтверждения снятия зоны с охраны.
• Организация от 2-х до 24-х релейных выходов.
• Универсальная внешняя цифровая шина RS-485, для объединения приборов в сеть и контроля их состояния с помощью клавиатуры ВПУ-А-16 подключенной к модулю КСО-А.
• Встроенные два независимых выхода питания внешних устройств.
• Отключение системы при глубоком разряде аккумулятора.
• Взятие на охрану при помощи PIN-кодов с клавиатуры ВПУ-А-16 и электронных ключей DS1990A и т.п.

Структурная схема прибора «А16-512»

Технические характеристики
