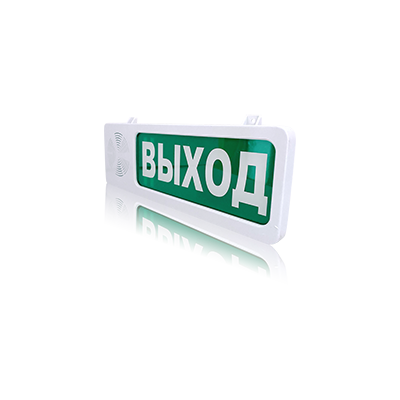

Вега-С ВМ оповещатель световой (9-24В)

Оповещатели предназначены для массового оповещения людей о пожаре и других чрезвычайных ситуациях и применяются в качестве обязательного исполнительного элемента для систем оповещения СО-1, СО-2, СО-3, СО-4, СО-5 согласно СТБ 11.14.01 и для указания путей эвакуационных выходов. Выдают световые сигналы оповещения.

Паспорт

Порядок управления – включение напряжением. Оповещатели подключаются двухпроводной линией к приборам приемо-контрольным пожарным или источникам питания. Сигналы оповещения выдаются при подаче на оповещатели по двухпроводной линии постоянного тока номинальным напряжением от 12 до 24 В.

Оповещатели предназначены для непрерывной работы при температуре окружающего воздуха от минус 30 до +55°С, и относительной влажности 93% при температуре до 40°С без конденсации влаги (условия применения УХЛ 3.1 по ГОСТ 15150).

Оповещатели не предназначены для эксплуатации во взрыво- и пожароопасных помещениях и в условиях воздействия агрессивных сред.

Устройство и принцип работы

Оповещатель выполнен в корпусе из негорючего материала с установленным лицевым стеклом и со съемной крышкой, крепящейся к корпусу при помощи винтов, один из которых пломбируется заводом-изготовителем. На лицевом стекле нанесена надпись. Для крепления оповещателей в рабочем положении на крышке имеются отверстия.

В состав оповещателей входят:
     - плата клеммника;
     - плата управления;
     - модуль светодиодов.

На плате клеммника расположена вилка мульти-разъема для внешнего подключения. На плате управления расположены схема управления подсветкой. К плате подключается модуль светодиодов.

Модуль светодиодов предназначен для подсветки надписи на стекле.

Технические характеристики

• Оповещатель пожарный световой;
• Сертифицировано ТР ЕАЭС 043/2017;
• Номинальное напряжения питания: 12 … 24 В;
• Сохраняет работоспособность при питании током: 10,5 … 27,6 В;
• Диапазон рабочих температур: - 30 … + 55°С;
• Характер светового оповещения — постоянное свечение;
• Разные виды надписей (Опасность, Выход, Вход, Пожар и т.д.);
• Степень защиты оболочки: IP40;
• Габаритные размеры (длина/ширина/высота): 300х100х28 мм.
