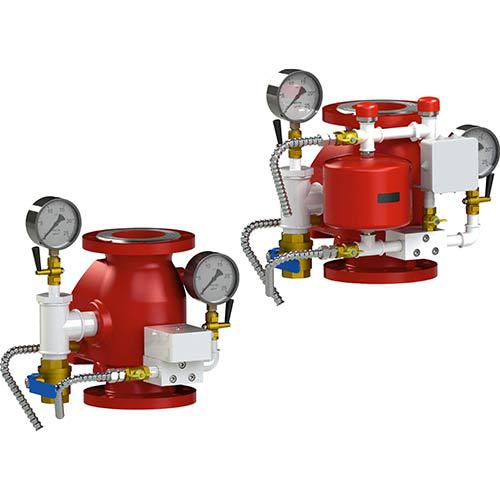

Узел управления спринклерный водозаполненный УУ-С65/1,6В-ВФ.О4" Прямоточный-65

  • В наличии
  • Оптом и в розницу
  • Код: 10371

Цену уточняйте

+375 (44) 598-09-83
  • +375 (44) 598-19-83
возврат товара в течение 14 дней по договоренности
Узел управления спринклерный водозаполненный УУ-С65/1,6В-ВФ.О4" Прямоточный-65
Узел управления спринклерный водозаполненный УУ-С65/1,6В-ВФ.О4" Прямоточный-65В наличии
Цену уточняйте
+375 (44) 598-09-83
  • +375 (44) 598-19-83

Описание

Узел управления спринклерный водозаполненный

УУ-С65(80,100,150)/1,6В-ВФ.О4"Прямоточный-65(80,100,150)"

DN

Масса, кг

Высота,мм

Длинна,мм

Ширина,мм

65

30

315

440

320

80

35

335

450

340

100

40

325

400

380

150

75

450

440

470

Диаметр условного прохода:













Исполнение – универсальное:

Оснащен электронным таймером, позволяющий устанавливать время задержки сигнала срабатывания узла управления (0,4,8,12,16 с)

Краткие технические характеристики

Рабочее давление

0,14-1,6 МПа

Время срабатывания не более

Время задержки сигнала

0,4,8,12,16

Срок службы

10 лет

Поставляется в сборе с заводской обвязкой

Клапан типа «Баге плюс» (прямой)

Соединение фланцевое





1 НАЗНАЧЕНИЕ
Узел управления спринклерный водозаполненный (далее по тексту – УУ) с диаметром условного
прохода DN (65,80,100,150) предназначен для работы в спринклерных установках водяного и пенного
пожаротушения; осуществляет подачу огнетушащей жидкости в стационарных автоматических установ-
ках; выдает сигналы о своем срабатывании и для включения пожарного насоса.
УУ соответствует климатическому исполнению О категории размещения 4 для работы с нижним
предельным значением температуры плюс 4°С по ГОСТ 15150-69.
Пример обозначения узла управления спринклерного водозаполненного DN100:
УУ-С100/1,6В-ВФ.О4 «Прямоточный - 100» ТУ 4854-072-00226827-2005.
2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики приведены в таблице 1.
Таблица 1
Наименование параметра Значение
Рабочее давление, МПа
минимальное 0,14
максимальное 1,60
Коэффициент потерь давления, ξУУС*:
DN 65 5,8642×10–7

DN 80 4,6296×10–7

DN 100 1,6975×10–7

DN 150 0,3858×10–7

Время срабатывания, с, не более ** 2
Время задержки сигнала о срабатывании, с *** 4, 8, 12, 16
Потребляемая мощность, Вт, не более 1
Назначенный срок службы, лет 10
Среднее время восстановления работоспособности клапана, час, не более 0,5
Примечания
* Потери давления в спринклерном УУ РУУС, м вод. ст. определяются по формуле РУУС = ξУУС ·γ·Q2

где ξУУС – коэффициент потерь давления по СП 5.13130.2009; γ – плотность воды, кг/м
3
; Q – расчетный
расход воды (раствора пенообразователя), м
3
/ч.
** Время срабатывания УУ указано при минимальном давлении. Фактическое время срабатывания
зависит от величины рабочего давления и определяется при испытаниях спринклерной системы.
*** Время задержки сигнала о срабатывании предназначено для сведения к минимуму вероятности
выдачи ложных сигналов, вызываемых резкими колебаниями давления источника водоснабжения.
3 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
3.1 Общий вид, масса, габаритные и присоединительные размеры УУ приведены на рисунках 1, 2,
3, гидравлическая принципиальная схема УУ приведена на рисунке 4, устройство клапана – на рисунках
5, 6, печатная плата модуля УУ с расположением клемм и перемычек приведена на рисунке 7.
3.2 Клапан (К) сигнальный спринклерный «Баге плюс» является основным элементом УУ спринк-
лерной водозаполненной системы. Клапан – нормально закрытое запорное устройство, предназначенное
для пуска огнетушащего вещества при срабатывании спринклерного оросителя и выдачи управляющего
гидравлического импульса.
3.3 Клапан состоит из корпуса 1 с входным "А" и выходным "Б" отверстиями, затвора 2, установ-
ленного шарнирно на оси 3, который прижимается к седлу 4 двумя пружинами 5. Необходимое уплотне-
ние обеспечивается резиновой пластиной 6 закрепленной на затворе при помощи компенсатора 7 (КМ3)
и обратного клапана (КО) 8 (для УУ DN100 и DN150) препятствующего сбросу давления в питающем
трубопроводе при его уменьшении в подводящем трубопроводе, или болта 9 с гайкой 10 (для УУ DN65 и
DN80 обратный клапан установлен снаружи, компенсатор выполнен в корпусе). Ось в корпусе фиксиру-
ется от смещения двумя пробками 11. В корпусе предусмотрено окно для ремонта и обслуживания, за-
крытое крышкой 12 с прокладкой 13. В корпусе для связи с внешними устройствами сигнализации слу-
жит сигнальное отверстие "C", для контроля состояния служат рабочее "Р" и побудительное "П" отвер-
стия. Дренажное отверстие "Д" предназначено для быстрого слива жидкости при техническом обслуживании. Контрольное отверстие "К" предназначено для проверки работоспособности спринклерной водо-
заполненной системы.
3.4 Два трехходовых крана (ВМ1, ВМ2) предназначены для отключения манометров при техниче-
ском обслуживании.
3.5 Два сигнализатора давления (НР1, НР2), установленные в модуле УУ, предназначены для вы-
дачи сигнала при срабатывании УУ.
3.6 Манометр (МН1) предназначен для контроля давления в подводящем трубопроводе.
3.7 Манометр (МН2) предназначен для контроля давления в питающем трубопроводе.
3.8 Кран (КН1) с компенсатором (КМ1) предназначен для проверки сигнализаторов давления и ра-
ботоспособности УУ (в дежурном режиме закрыт).
3.9 Краны (КН2) предназначены для закрытия и открытия сигнального отверстия при установке
УУ в дежурный режим (в дежурном режиме открыт).
3.10 Компенсатор (КМ2) предназначен для создания подпора в сигнальной линии.
3.11 Кран (КН3) предназначен для слива жидкости в дренаж из клапана и питающего трубопровода
(в дежурном режиме закрыт).
3.12 Компенсатор (КМ3) предназначен для подпитки питающего трубопровода.
3.13 При срабатывании спринклерного оросителя давление в питающем трубопроводе и в полости
над затвором снижается, жидкость под избыточным давлением во входной полости клапана открывает
затвор, и часть ее по кольцевой канавке седла под давлением поступает в сигнальное отверстие и по
трубопроводу поступает в сигнальную линию. На пути стока жидкости по дренажной трубке в дренаж в
сигнальной линии установлен компенсатор (КМ2), создающий дополнительное сопротивление жидкости
и обеспечивающий необходимое давление для срабатывания сигнализаторов давления (НР1, НР2), уста-
новленные в модуле УУ. Сигнализаторы давления выдают сигнн
