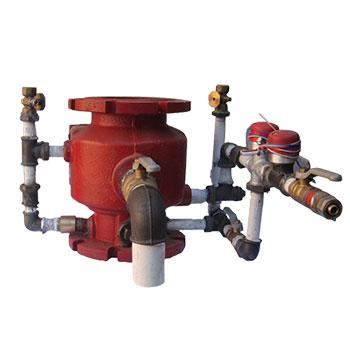

Узел управления спринклерный водозаполненный УУ-С100/1,6В-ВФ.О4 «Ураган» Прямоточный

  • В наличии
  • Оптом и в розницу
  • Код: 10373

Цену уточняйте

+375 (44) 598-09-83
  • +375 (44) 598-19-83
возврат товара в течение 14 дней по договоренности
Узел управления спринклерный водозаполненный УУ-С100/1,6В-ВФ.О4 «Ураган» Прямоточный
Узел управления спринклерный водозаполненный УУ-С100/1,6В-ВФ.О4 «Ураган» ПрямоточныйВ наличии
Цену уточняйте
+375 (44) 598-09-83
  • +375 (44) 598-19-83

Описание

Узел управления спринклерный водозаполненный УУ-С100/1,6В-ВФ.О4" Прямоточный-100

УУ-С65(80,100,150)/1,6В-ВФ.О4"Прямоточный-65(80,100,150)"

DN

Масса, кг

Высота,мм

Длинна,мм

Ширина,мм

65

30

315

440

320

80

35

335

450

340

100

40

325

400

380

150

75

450

440

470

Диаметр условного прохода:

Исполнение – универсальное:

Оснащен электронным таймером, позволяющий устанавливать время задержки сигнала срабатывания узла управления (0,4,8,12,16 с)

Краткие технические характеристики

Рабочее давление

0,14-1,6 МПа

Время срабатывания не более

≤ 2

Время задержки сигнала

0,4,8,12,16

Срок службы

20 лет

Поставляется в сборе с заводской обвязкой

Клапан типа «Баге плюс» (прямой)

Соединение фланцевое

1. НАЗНАЧЕНИЕ

Узел управления спринклерный водозаполненный (далее по тексту – УУ) с диаметром условного прохода DN (65,80,100,150) предназначен для работы в спринклерных установках водяного и пенного пожаротушения; осуществляет подачу огнетушащей жидкости в стационарных автоматических установках; выдает сигналы о своем срабатывании и для включения пожарного насоса. УУ соответствует климатическому исполнению О категории размещения 4 для работы с нижним предельным значением температуры плюс 4°С по ГОСТ 15150-69.

Пример обозначения узла управления спринклерного водозаполненного DN100: УУ-С100/1,6В-ВФ.О4 «Прямоточный - 100» ТУ 4854-072-00226827-2005.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики приведены в таблице 1.
Таблица 1
Наименование параметра Значение Рабочее давление, МПа минимальное 0,14 максимальное 1,60
Коэффициент потерь давления, ξУУС*:

  • DN 65 5,8642×10–7
  • DN 80 4,6296×10–7
  • DN 100 1,6975×10–7
  • DN 150 0,3858×10–7

Время срабатывания, с, не более ** 2
Время задержки сигнала о срабатывании, с *** 4, 8, 12, 16
Потребляемая мощность, Вт, не более 1
Назначенный срок службы, лет 10
Среднее время восстановления работоспособности клапана, час, не более 0,5
Примечания
* Потери давления в спринклерном УУ РУУС, м вод. ст. определяются по формуле РУУС = ξУУС ·γ·Q2, где ξУУС – коэффициент потерь давления по СП 5.13130.2009; γ – плотность воды, кг/м3; Q – расчетный расход воды (раствора пенообразователя), м3/ч.
** Время срабатывания УУ указано при минимальном давлении. Фактическое время срабатывания зависит от величины рабочего давления и определяется при испытаниях спринклерной системы.
*** Время задержки сигнала о срабатывании предназначено для сведения к минимуму вероятности выдачи ложных сигналов, вызываемых резкими колебаниями давления источника водоснабжения.


3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

  • 3.1 Общий вид, масса, габаритные и присоединительные размеры УУ приведены на рисунках 1, 2, 3, гидравлическая принципиальная схема УУ приведена на рисунке 4, устройство клапана – на рисунках 5, 6, печатная плата модуля УУ с расположением клемм и перемычек приведена на рисунке 7.
  • 3.2 Клапан (К) сигнальный спринклерный «Баге плюс» является основным элементом УУ спринклерной водозаполненной системы. Клапан – нормально закрытое запорное устройство, предназначенное для пуска огнетушащего вещества при срабатывании спринклерного оросителя и выдачи управляющего гидравлического импульса.
  • 3.3 Клапан состоит из корпуса 1 с входным "А" и выходным "Б" отверстиями, затвора 2, установленного шарнирно на оси 3, который прижимается к седлу 4 двумя пружинами 5. Необходимое уплотнение обеспечивается резиновой пластиной 6 закрепленной на затворе при помощи компенсатора 7 (КМ3) и обратного клапана (КО) 8 (для УУ DN100 и DN150) препятствующего сбросу давления в питающем трубопроводе при его уменьшении в подводящем трубопроводе, или болта 9 с гайкой 10 (для УУ DN65 и DN80 обратный клапан установлен снаружи, компенсатор выполнен в корпусе). Ось в корпусе фиксируется от смещения двумя пробками 11. В корпусе предусмотрено окно для ремонта и обслуживания, закрытое крышкой 12 с прокладкой 13. В корпусе для связи с внешними устройствами сигнализации служит сигнальное отверстие "C", для контроля состояния служат рабочее "Р" и побудительное "П" отверстия. Дренажное отверстие "Д" предназначено для быстрого слива жидкости при техническом обслуживании. Контрольное отверстие "К" предназначено для проверки работоспособности спринклерной водозаполненной системы.
  • 3.4 Два трехходовых крана (ВМ1, ВМ2) предназначены для отключения манометров при техническом обслуживании.
  • 3.5 Два сигнализатора давления (НР1, НР2), установленные в модуле УУ, предназначены для выдачи сигнала при срабатывании УУ.
  • 3.6 Манометр (МН1) предназначен для контроля давления в подводящем трубопроводе.
  • 3.7 Манометр (МН2) предназначен для контроля давления в питающем трубопроводе.
  • 3.8 Кран (КН1) с компенсатором (КМ1) предназначен для проверки сигнализаторов давления и работоспособности УУ (в дежурном режиме закрыт).
  • 3.9 Краны (КН2) предназначены для закрытия и открытия сигнального отверстия при установке УУ в дежурный режим (в дежурном режиме открыт).
  • 3.10 Компенсатор (КМ2) предназначен для создания подпора в сигнальной линии.
  • 3.11 Кран (КН3) предназначен для слива жидкости в дренаж из клапана и питающего трубопровода (в дежурном режиме закрыт).
  • 3.12 Компенсатор (КМ3) предназначен для подпитки питающего трубопровода.
  • 3.13 При срабатывании спринклерного оросителя давление в питающем трубопроводе и в полости над затвором снижается, жидкость под избыточным давлением во входной полости клапана открывает затвор, и часть ее по кольцевой канавке седла под давлением поступает в сигнальное отверстие и по трубопроводу поступает в сигнальную линию. На пути стока жидкости по дренажной трубке в дренаж в сигнальной линии установлен компенсатор (КМ2), создающий дополнительное сопротивление жидкости и обеспечивающий необходимое давление для срабатывания сигнализаторов давления (НР1, НР2), установленные в модуле УУ.

Паспорт продукта

Характеристики

Основные
Страна производительРоссия

Информация для заказа

  • Цена: Цену уточняйте
