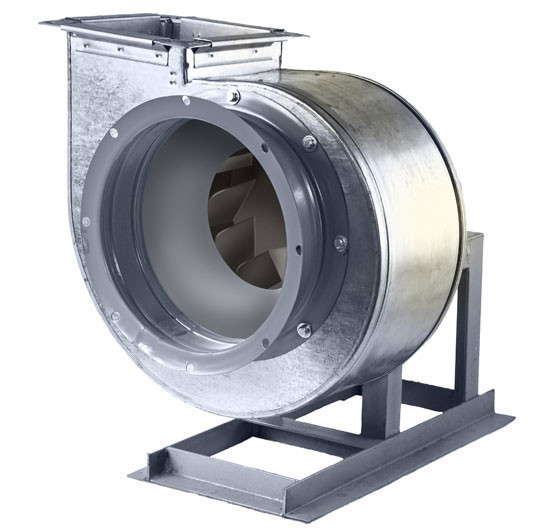

Вентилятор радиальный ВР 80-75 № 6,3 (1,5/1000)
Вентилятор радиальнй низкого давления ВР 80-75 спирально-поворотный корпус с присоединительными фланцами, рабочее колесо с 12 лопатками загнутыми назад, трехфазный электродвигатель. Стандартное заводское исполнение угла поворота корпуса вентилятора ВР 80-75 варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса вентилятора – правое (колесо вращается по часовой стрелке, если смотреть со стороны всасывания) и левое. Вся серия взрывозащищенных вентиляторов имеет взрывозащищенные электродвигатели.
Центробежный радиальный вентилятор ВР 80-75 применяется:
- системах кондиционирования воздуха;
- системах вентиляции производственных, общественных и жилых зданий;
- других производственных и санитарных целях.
Вентиляторы ВР 80-75 являются радиальными вентиляторами низкого давления одностороннего всасывания. Количество лопаток рабочего колеса ВР 80-75 №2,5-8 -13 штук; ВР 80-75 №10-16 –12 штук.
Технические характеристики:
ВР 80-75 |
Тип | Ø колеса | Мощность, кВт |
Частота вращения, об/мин |
Производительность, м3/час |
Полное давление, Па |
Уровень шума, дБ(А) |
Масса, кг |
||
min | max | max | min |
№6,3 сх.1 |
80B6 | 0,9 | 1,1 | 1 000 | 4 000 | 9 200 | 430 | 170 | 86 | 190 |
90L6 | 0,95 | 1,5 | 5 600 | 8 800 | 520 | 260 | 161 | |||
100L6 | 1 | 2,2 | 5 200 | 10 500 | 600 | 310 | 162 | |||
100L6 | 1,05 | 2,2 | 5 600 | 11 800 | 720 | 340 | 163 | |||
112MA6 | 1,1 | 3,0 | 5 850 | 12 000 | 830 | 400 | 180 | |||
100L4 | 0,9 | 4,0 | 1 500 | 6 000 | 14 000 | 980 | 390 | 97 | 175 | |
112M4 | 0,95 | 5,5 | 8 500 | 12 800 | 1 190 | 600 | 178 | |||
112M4 | 1 | 5,5 | 8 000 | 15 800 | 1 380 | 710 | 178 | |||
132S4 | 1,05 | 7,5 | 8 500 | 17 800 | 1 650 | 770 | 201 | |||
132M4 | 1,1 | 11,0 | 8 700 | 18 000 | 1 900 | 900 | 201 | |||
№6,3 сх.5 |
подбор | 1 | 0,55 | 660 | 2 900 | 7 100 | 275 | 118 | - | 218 |
0,75 | 735 | 3 250 | 8 000 | 350 | 144 | 229 | ||||
1,1 | 855 | 3 750 | 9 200 | 470 | 198 | 237 | ||||
1,5 | 950 | 4 250 | 10 800 | 580 | 245 | 243 | ||||
2,2 | 1090 | 4 800 | 12 000 | 780 | 320 | 250 | ||||
3,0 | 1215 | 5 250 | 13 000 | 950 | 400 | 268 | ||||
4,0 | 1330 | 6 000 | 14 200 | 1 180 | 470 | 264 | ||||
7,5 | 1670 | 7 300 | 18 000 | 1 800 | 750 | 281 |
Дополнительные характеристики | |
---|---|
Направление вращения | Левое |
- Цена: Цену уточняйте
