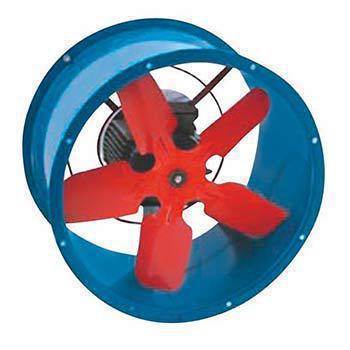

Вентилятор осевой ВО-4 (0,75/3000)
Вентиляторы осевые ВО - вентиляторы низкого давления (также возможны исполнения вентиляторов со средним и высоким аэродинамическим давлением), одностороннее всасывание рабочей среды.
Конструкция: корпус круглого сечения изготавливаются из углеродистой стали с полимерным покрытием (по заказу - из коррозионностойкой нержавеющей стали), одновременно играет роль выпрямителя воздушного потока. Фланцевое соединение вентилятора позволяет установить его в сеть воздуховодов или прикрепить к стене. Возможно изготовление вентилятора на специальных опорах. Рабочее колесо в зависимости от типа и назначения насчитывает разное количество лопастей различной формы.
Конструктивное исполнение: исп.1: лопатки двигателя загнуты по направлению потока на э/двигатель; исп.2: лопатки двигателя загнуты по направлению потока от э/двигателя.
Назначение
- Канальные системы общеобменной и местной вентиляции;
- Системы воздушного отопления и кондиционирования;
- Бесканальные системы воздухообмена (например, круглый осевой вентилятор в оконной форточке);
- В противопожарных вентиляционных системах (в качестве приточных вентиляторов подпора и вытяжных дымоудаления);
- В качестве кровельных вентиляторов (для утилизации воздуха из помещения или в качестве противопожарных для создания избыточного давления);
- В составе тепловых пушек;
- Для локального проветривания шахтных выработок и глубоких карьеров;
- Для охлаждения механизмов, машин, микросхем, электрических шкафов и пр.
Условия эксплуатации
- Температура окружающей среды: от - 50°C до +45°C;
- Температура перемещаемых воздушных масс не более 80°C, не вызывающих ускоренной коррозии стали (не более 0,1 мм/год);
- Запыленность перемещаемого воздуха (содержание пыли и других твёрдых примесей) не более 0,01 г/м3, не должен содержать липке и волокнистые вещества;
- Допускается эксплуатация в климатических условиях (У) и (Т) 2-й и 3-й категории размещения по ГОСТ 15150. При защите двигателя от атмосферных воздействий в условиях умеренного климата возможна 1-ая категория размещения (У1). Могут использоваться в сейсмоопасных зонах;
- Недопустимо использование вентилятора совместно с установками, нагревающими содержащиеся в воздухе взрывоопасные вещества до температуры их воспламенения.
Осевые вентиляторы ВО-12-330, ВО-06-300 и ВО являются полностью взаимозаменяемы.
Вентилятор | Тип э/двигателя | Мощность, кВт | Частота вращения, об/мин | Производительность, тыс. м3/час | Полное давление, Па | Звуковая мощность, дБ(А) | Масса, кг |
ВО №4 | АИР63А6 | 0,18 | 1000 | 1,2-2,2 | 40-10 | 65 | 14 |
АИР63А4 | 0,25 | 1500 | 2,3-3,3 | 85-45 | 75 | 14 | |
АИР63В4 | 0,37 | 1500 | 2,3-3,3 | 85-45 | 75 | 14 | |
АИР71А2 | 0,75 | 3000 | 4,5-6,4 | 350-190 | 94 | 18 |
Пользовательские характеристики | |
---|---|
Тип вентиляторного дымососа | Осевой |
- Цена: Цену уточняйте
